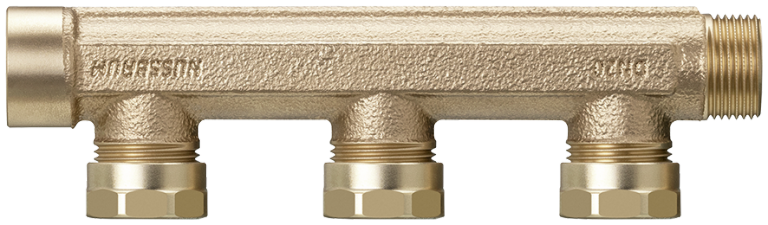

86003 Optiflex-Verteiler gerade
mit Steckabgang
mit Innengewinde, mit Aussengewinde
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

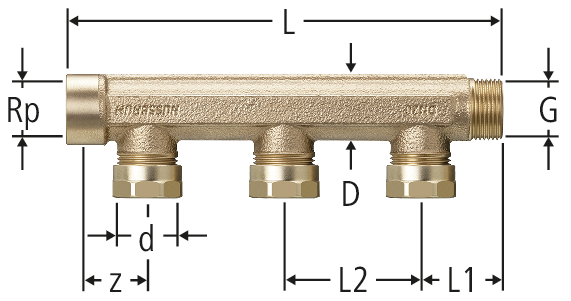

| DN | Rp | G | d | D | z | L | L1 | L2 | N | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | ¾ | 20 | 28 | 20 | 127 | 35 | 58 | 2 | 1.5 | 20 x 2 | 86003.42 | 1 |
| 10 | 324.222,324.424 | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 20 | 28 | 20 | 185 | 35 | 58 | 3 | 1.6 | 20 x 3 | 86003.43 | 1 |
| 10 | 324.232,324.434 | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 20 | 28 | 20 | 243 | 35 | 58 | 4 | 1.6 | 20 x 4 | 86003.44 | 1 |
| 10 | 324.242,324.444 | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | ¾ | 20 | 28 | 20 | 301 | 35 | 58 | 5 | 1.7 | 20 x 5 | 86003.45 | 1 |
| 10 | 324.454 | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | 20 | 41 | 10 | 132 | 47 | 58 | 2 | 1.4 | 25 x 2 | 86003.52 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | 20 | 41 | 10 | 190 | 47 | 58 | 3 | 1.5 | 25 x 3 | 86003.53 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | 20 | 41 | 10 | 248 | 47 | 58 | 4 | 1.5 | 25 x 4 | 86003.54 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 25 | 1 | 1 | 20 | 41 | 10 | 306 | 47 | 58 | 5 | 1.6 | 25 x 5 | 86003.55 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
Hinweis
N = Anzahl Abgänge
CAD / BIM
| Beschreibung | Optiflex-Verteiler gerade |
| Grösse |
|
| Artikelnummer |
86003.42
|
