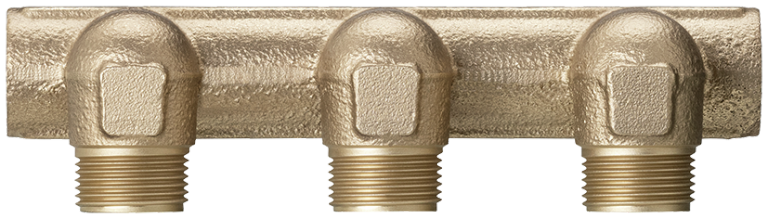

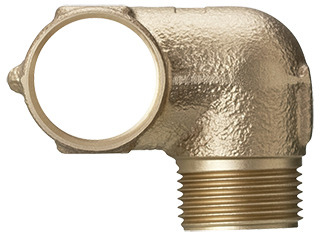

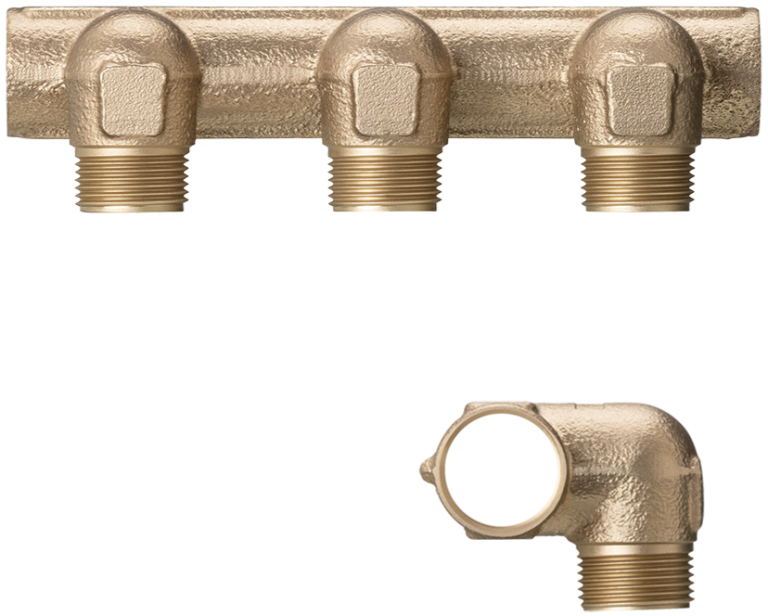

86000 Optiflex-Verteiler gekröpft
mit Innengewinde
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

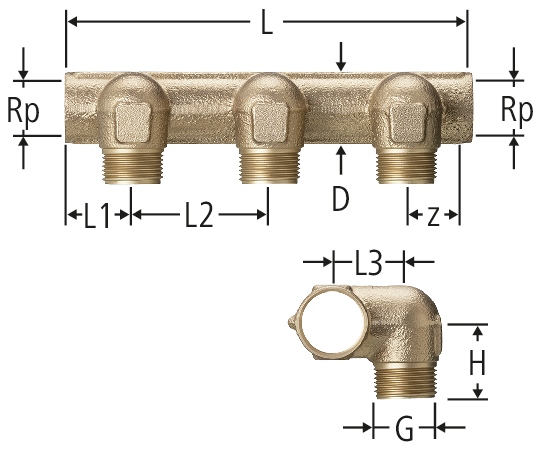

| DN | Rp | G | D | z | L | L1 | L2 | L3 | H | N | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | ¾ | 33 | 15 | 58 | 29 | 58 | 29.5 | 32 | 1 | 1.9 | 20 x 1 | 86000.21 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 20 | ¾ | ¾ | 33 | 15 | 116 | 29 | 58 | 29.5 | 32 | 2 | 1.9 | 20 x 2 | 86000.22 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 20 | ¾ | ¾ | 33 | 15 | 174 | 29 | 58 | 29.5 | 32 | 3 | 2 | 20 x 3 | 86000.23 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 20 | ¾ | ¾ | 33 | 15 | 232 | 29 | 58 | 29.5 | 32 | 4 | 2 | 20 x 4 | 86000.24 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
Hinweis
N = Anzahl Abgänge
CAD / BIM
| Beschreibung | Optiflex-Verteiler gekröpft |
| Grösse |
|
| Artikelnummer |
86000.21
|
