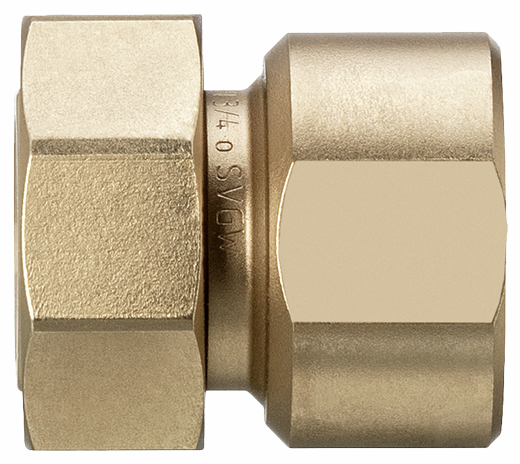

86111 Schnellkupplung mit Überwurfmutter
mit Innengewinde
zu Optiflex-Verteiler, zu Unterputz-Armaturenbox, zu Unterputz-Waschtischbox
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |

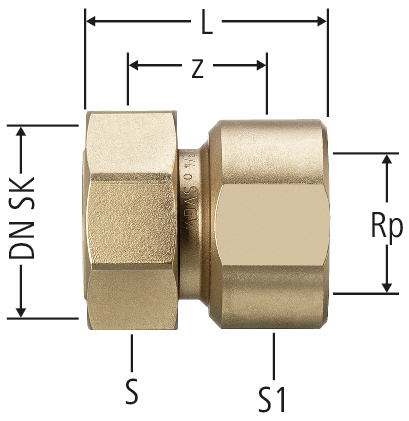

| DN SK | Rp | z | L | S | S1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ½ | 18 | 41 | 36 | 27 | 0.2 | 20 x ½ | 86111.20 | 1 |
| 10 | 326.125 | ||||
|
|
||||||||||||||||
| 20 | ¾ | 16 | 40 | 36 | 32 | 0.2 | 20 x ¾ | 86111.21 | 2 |
| 10 | 326.126 | ||||
|
|
||||||||||||||||
| 20 | 1 | 22 | 48 | 36 | 38 | 0.2 | 20 x 1 | 86111.22 | 1 |
| 10 | 326.127 | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Schnellkupplung mit Überwurfmutter |
| Grösse |
|
| Artikelnummer |
86111.20
|
