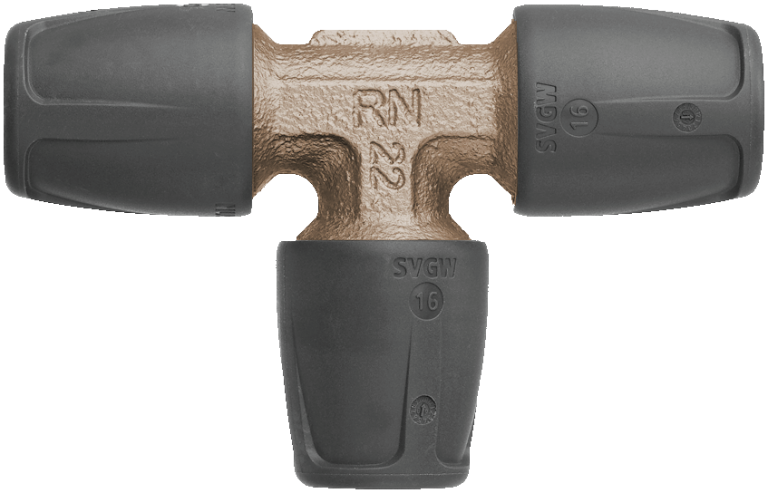

85142 Optiflex-Profix-T-Stück
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

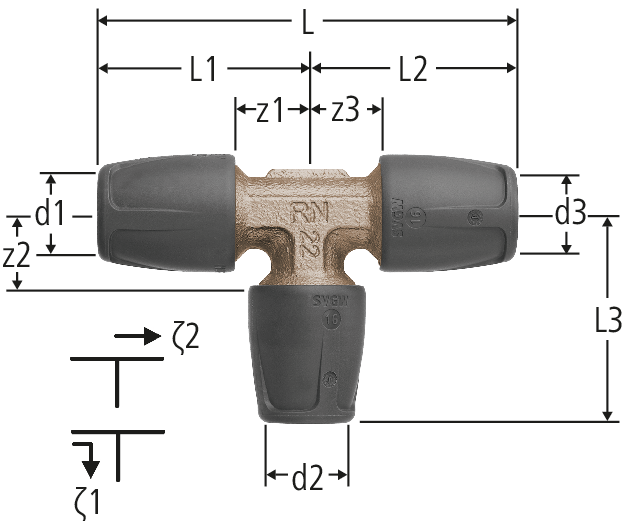

| d1 | d2 | d3 | z1 | z2 | z3 | L | L1 | L2 | L3 | ζ1 | ζ2 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 16 | 16 | 18 | 18 | 18 | 104 | 52 | 52 | 52 | 0.9 | 0.4 | 16 | 85142.21 | 1 |
| 10 | 331.611 | ||||
|
|
|||||||||||||||||||||
| 16 | 20 | 16 | 18 | 20 | 18 | 104 | 52 | 52 | 52 | 0.9 | 0.4 | 16 x 20 x 16 | 85142.22 | 1 |
| 10 | 331.632 | ||||
|
|
|||||||||||||||||||||
| 20 | 16 | 16 | 20 | 18 | 18 | 106 | 54 | 52 | 52 | 1.2 | 0.9 | 20 x 16 x 16 | 85142.23 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 20 | 16 | 20 | 20 | 18 | 20 | 108 | 54 | 54 | 52 | 1.2 | 0.3 | 20 x 16 x 20 | 85142.24 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 16 | 20 | 20 | 18 | 106 | 54 | 52 | 54 | 0.9 | 0.9 | 20 x 20 x 16 | 85142.25 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 20 | 20 | 20 | 20 | 108 | 54 | 54 | 54 | 0.9 | 0.3 | 20 | 85142.26 | 1 |
| 10 | 331.612 | ||||
|
|
|||||||||||||||||||||
| 25 | 16 | 20 | 22 | 22 | 22 | 120 | 64 | 56 | 56 | 1.2 | 1.0 | 25 x 16 x 20 | 85142.27 | 1 |
| 10 | 331.633 | ||||
|
|
|||||||||||||||||||||
| 25 | 16 | 25 | 22 | 22 | 22 | 128 | 64 | 64 | 56 | 1.2 | 0.2 | 25 x 16 x 25 | 85142.28 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 25 | 20 | 20 | 22 | 22 | 22 | 120 | 64 | 56 | 56 | 1.2 | 1.0 | 25 x 20 x 20 | 85142.29 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 25 | 20 | 25 | 22 | 22 | 22 | 128 | 64 | 64 | 56 | 1.2 | 0.2 | 25 x 20 x 25 | 85142.30 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||||
| 25 | 25 | 25 | 22 | 22 | 22 | 128 | 64 | 64 | 64 | 1.1 | 0.2 | 25 | 85142.31 | 1 |
| 10 | 331.613 | ||||
|
|
|||||||||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Profix-T-Stück |
| Grösse |
|
| Artikelnummer |
85142.21
|
