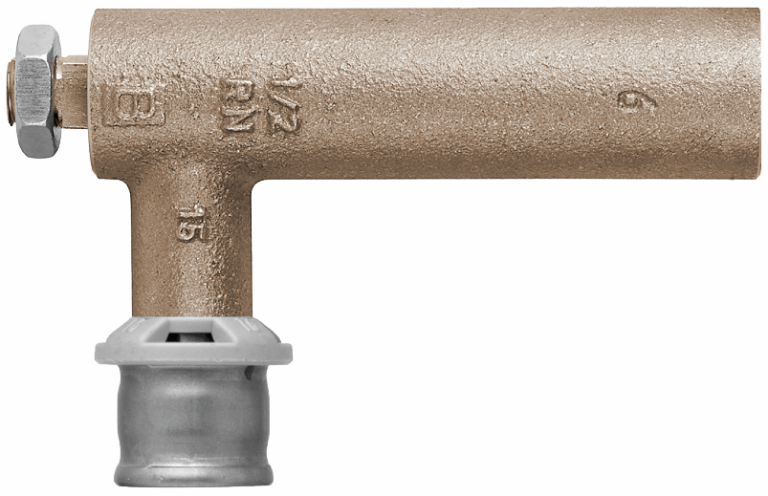

84025 Optiflex-Press-Anschlusswinkel lang
mit Innengewinde, mit Arretiervierkant
Archiviertes Produkt
passend auf Montage-Eisen
| Hauptwerkstoff | Rotguss |

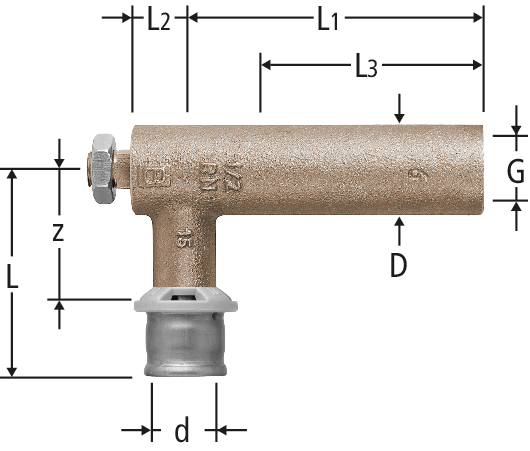

| G | d | D | z | L | L1 | L2 | L3 | Art.-Nr. | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 27 | 39 | 58 | 45 | 16 | 35 | ½ x 16 x 61 | 84025.21 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||
| ½ | 16 | 27 | 39 | 58 | 90 | 16 | 65 | ½ x 16 x 106 | 84025.22 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||
| ½ | 16 | 27 | 39 | 58 | 130 | 16 | 100 | ½ x 16 x 146 | 84025.23 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||
Hinweis
L3 = Gewindelänge
CAD / BIM
| Beschreibung | Optiflex-Press-Anschlusswinkel lang |
| Grösse |
|
| Artikelnummer |
84025.21
|
