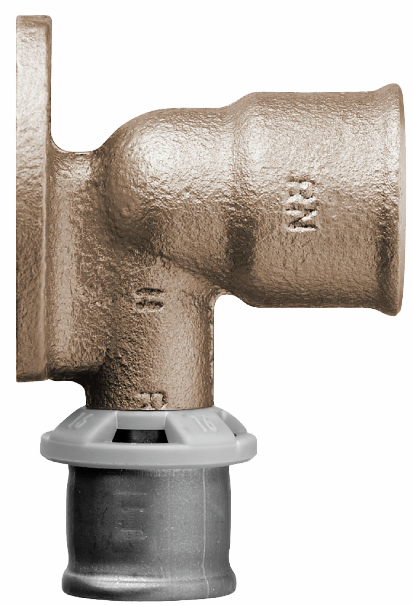

84021 Optiflex-Press-Anschlusswinkel
mit Wandflansch
Archiviertes Produkt
| Hauptwerkstoff | Rotguss |

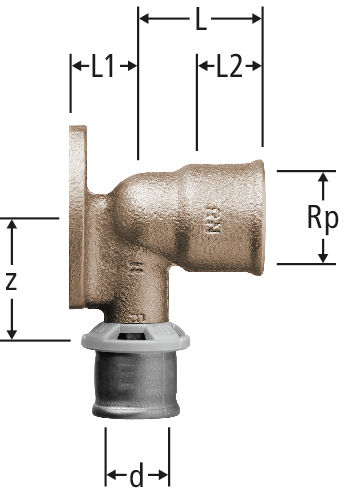

| Rp | d | z | L | L1 | L2 | ζ | Art.-Nr. | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 22 | 30 | 16 | 9 | 5.5 | ½ x 16 x 46 | 84021.21 | 5 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| ½ | 20 | 27 | 30 | 18 | 15 | 3.5 | ½ x 20 x 48 | 84021.22 | 5 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| ¾ | 20 | 31 | 30 | 17 | 16 | 3.4 | ¾ x 20 x 47 | 84021.23 | 5 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| ½ | 16 | 26 | 39 | 18 | 13 | 5.6 | ½ x 16 x 57 | 84021.24 | 5 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| ½ | 20 | 26 | 39 | 18 | 13 | 3.6 | ½ x 20 x 57 | 84021.25 | 5 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Press-Anschlusswinkel |
| Grösse |
|
| Artikelnummer |
84021.21
|
