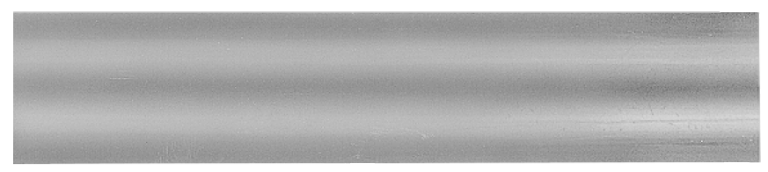

87157 Optiflex-Flowpress-Rohr formstabil
Stange
aluminiumverstärkt, mit Diffusionssperre
| Hauptwerkstoff | Kunststoff |
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |
| Lieferform | Stange |
| Rohrrauigkeit k | 0.007 mm |
| Wärmeausdehnungskoeffizient Alpha | 0.03 mm/m*K |

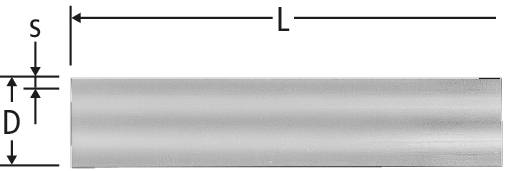

| D | s | L | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 2.2 | 5000 | 2.0 | 16 | 87157.21 | 15 | 5 | 251.221 |
| ||||
|
|
|||||||||||||
| 20 | 2.8 | 5000 | 1.6 | 20 | 87157.22 | 15 | 5 | 251.222 |
| ||||
|
|
|||||||||||||
| 25 | 2.7 | 5000 | 1.1 | 25 | 87157.23 | 15 | 5 | 251.223 |
| ||||
|
|
|||||||||||||
| 32 | 3.2 | 5000 | 0.8 | 32 | 87157.24 | 15 | 5 | 251.224 |
| ||||
|
|
|||||||||||||
| 40 | 3.5 | 5000 | 0.6 | 40 | 87157.25 | 15 | 5 | 251.225 |
| ||||
|
|
|||||||||||||
| 50 | 4.0 | 5000 | 0.4 | 50 | 87157.26 | 15 | 5 | 251.226 |
| ||||
|
|
|||||||||||||
| 63 | 4.5 | 5000 | 0.3 | 63 | 87157.27 | 15 | 5 | 251.227 |
| ||||
|
|
|||||||||||||
CHF = Preis pro Meter
ζ = Zeta-Wert pro 1 Meter Rohr
Achtung: Der Optiflex-Flowpress-Übergang 84235 (Dim. 16, 20) wird benötigt, um die alten formstabilen Optiflex-PE-Xc-Rohre (Auslieferung ab dem 01.01.2007) mit den neuen formstabilen Optiflex-Flowpress-Rohren (Auslieferung ab dem 31.03.2016) zu verbinden. Die Dimensionen 25, 32, 40, 50 und 63 sind kompatibel mit den Optiflex-Flowpress-Fittings.
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Rohr formstabil |
| Grösse |
|
| Artikelnummer |
87157.21
|
