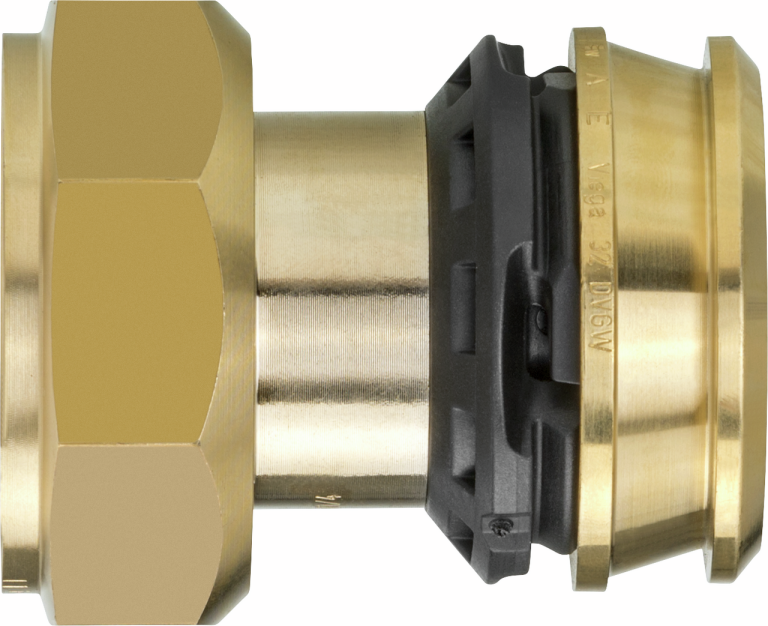

84251 Optiflex-Flowpress-Anschlussverschraubung
flachdichtend
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

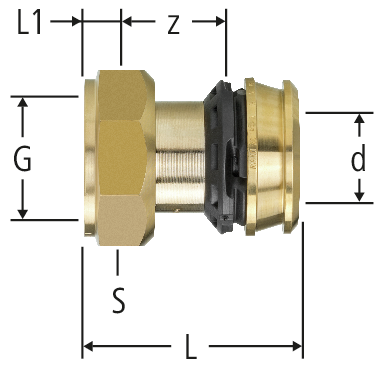

| G | d | z | L | L1 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 19 | 39 | 5 | 23 | 0.8 | 16 x ½ | 84251.21 | 5 |
| 10 | - | ||||
|
|
||||||||||||||||
| ¾ | 16 | 21 | 45 | 9 | 30 | 0.8 | 16 x ¾ | 84251.22 | 5 |
| 10 | - | ||||
|
|
||||||||||||||||
| ½ | 20 | 25 | 47 | 7 | 24 | 0.9 | 20 x ½ | 84251.23 | 5 |
| 10 | - | ||||
|
|
||||||||||||||||
| ¾ | 20 | 23 | 46 | 9 | 30 | 0.9 | 20 x ¾ | 84251.24 | 5 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1¼ | 25 | 25 | 57 | 12 | 50 | 0.6 | 25 x 1¼ | 84251.25 | 5 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1½ | 25 | 27 | 57 | 12 | 52 | 0.6 | 25 x 1½ | 84251.35 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1¼ | 32 | 29 | 61 | 12 | 50 | 0.6 | 32 x 1¼ | 84251.26 | 5 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1½ | 32 | 25 | 54 | 12 | 52 | 0.6 | 32 x 1½ | 84251.36 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1¼ | 40 | 33 | 69 | 10 | 46 | 0.6 | 40 x 1¼ | 84251.27 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1½ | 40 | 28 | 64 | 10 | 52 | 0.6 | 40 x 1½ | 84251.37 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| 1¾ | 50 | 33 | 69 | 10 | 60 | 0.4 | 50 x 1¾ | 84251.28 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| 2⅜ | 50 | 32 | 69 | 10 | 74 | 0.4 | 50 x 2⅜ | 84251.29 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| 2⅜ | 63 | 31 | 70 | 10 | 74 | 0.3 | 63 x 2⅜ | 84251.30 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
