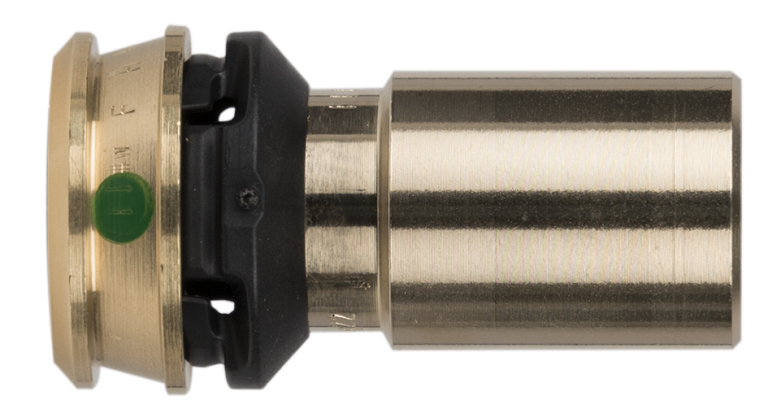

84234 Optiflex-Flowpress-Übergang
auf Optipress-Aquaplus
mit Einsteckende
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

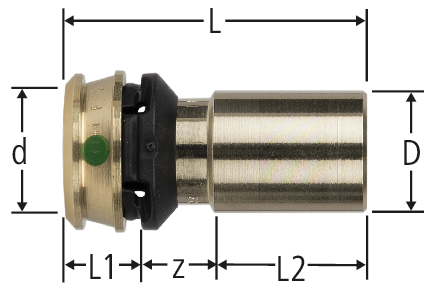

| d | D | z | L | L1 | L2 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | 13 | 51 | 15 | 23 | 0.8 | 16 x 15 | 84234.21 | 5 |
| 10 | 346.471 |
| 16 | 18 | 12 | 52 | 15 | 25 | 0.8 | 16 x 18 | 84234.22 | 5 |
| 10 | 346.471 |
| 20 | 18 | 12 | 51 | 15 | 24 | 0.9 | 20 x 18 | 84234.23 | 5 |
| 10 | 346.472 |
| 20 | 22 | 13 | 54 | 15 | 26 | 0.9 | 20 x 22 | 84234.24 | 5 |
| 10 | 346.472 |
| 25 | 22 | 15 | 60 | 20 | 25 | 0.6 | 25 x 22 | 84234.25 | 5 |
| 10 | 346.473 |
| 32 | 28 | 16 | 61 | 20 | 25 | 0.6 | 32 x 28 | 84234.26 | 5 |
| 10 | 346.474 |
| 40 | 35 | 17 | 74 | 26 | 30 | 0.6 | 40 x 35 | 84234.27 | 1 |
| 10 | 346.475 |
| 50 | 42 | 21 | 88 | 27 | 41 | 0.4 | 50 x 42 | 84234.28 | 1 |
| 10 | 346.476 |
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Übergang |
| Grösse |
|
| Artikelnummer |
84234.21
|
