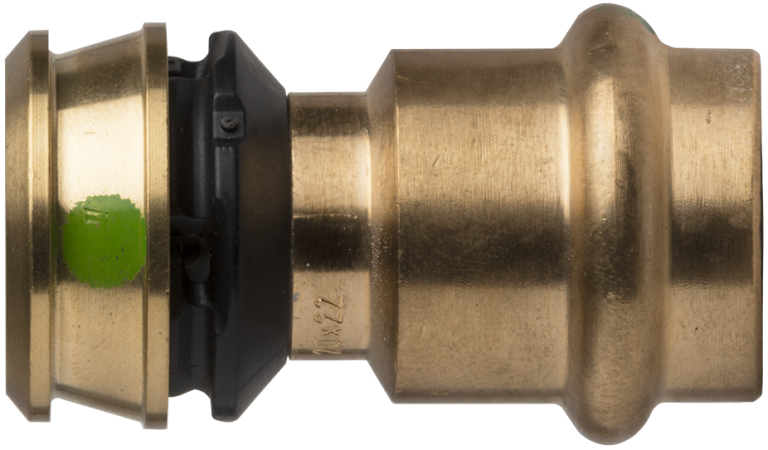

84233 Optiflex-Flowpress-Übergang
auf Optipress-Aquaplus, mit Pressmuffe
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

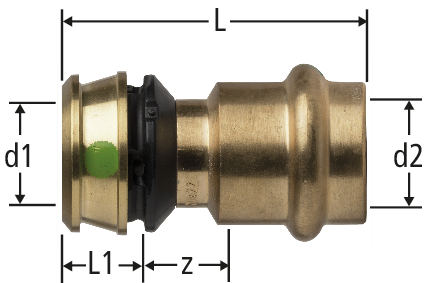

| d1 | d2 | z | L | L1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | 13 | 50 | 15 | 0.8 | 16 x 15 | 84233.21 | 5 |
| 10 | 346.471 | ||||
|
|
|||||||||||||||
| 16 | 18 | 14 | 51 | 15 | 0.8 | 16 x 18 | 84233.22 | 5 |
| 10 | 346.471 | ||||
|
|
|||||||||||||||
| 20 | 15 | 13 | 50 | 15 | 0.9 | 20 x 15 | 84233.23 | 5 |
| 10 | 346.472 | ||||
|
|
|||||||||||||||
| 20 | 18 | 14 | 51 | 15 | 0.9 | 20 x 18 | 84233.24 | 5 |
| 10 | 346.472 | ||||
|
|
|||||||||||||||
| 20 | 22 | 15 | 53 | 15 | 0.9 | 20 x 22 | 84233.25 | 5 |
| 10 | 346.472 | ||||
|
|
|||||||||||||||
| 25 | 22 | 16 | 59 | 20 | 0.6 | 25 x 22 | 84233.26 | 1 |
| 10 | 346.473 | ||||
|
|
|||||||||||||||
| 32 | 28 | 15 | 59 | 20 | 0.6 | 32 x 28 | 84233.27 | 1 |
| 10 | 346.474 | ||||
|
|
|||||||||||||||
| 40 | 28 | 21 | 71 | 26 | 0.6 | 40 x 28 | 84233.28 | 1 |
| 10 | 346.475 | ||||
|
|
|||||||||||||||
| 40 | 35 | 18 | 70 | 26 | 0.6 | 40 x 35 | 84233.29 | 1 |
| 10 | 346.475 | ||||
|
|
|||||||||||||||
| 50 | 35 | 24 | 76 | 27 | 0.4 | 50 x 35 | 84233.30 | 1 |
| 10 | 346.476 | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Übergang |
| Grösse |
|
| Artikelnummer |
84233.21
|
