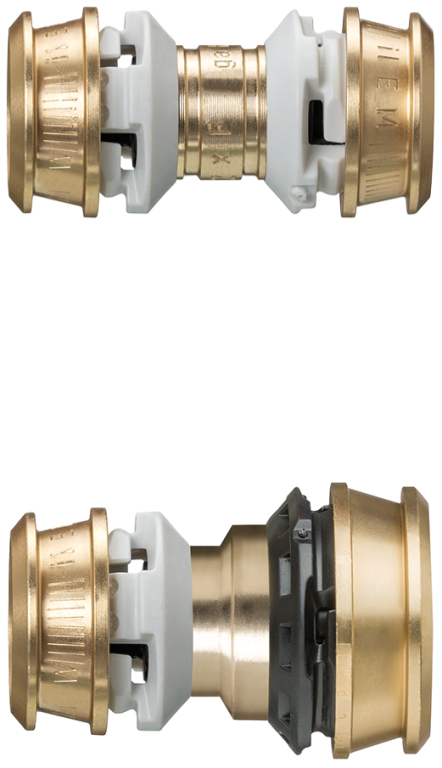

84236 Optiflex-Flowpress-Kupplung
für 1-LU-Rohr
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

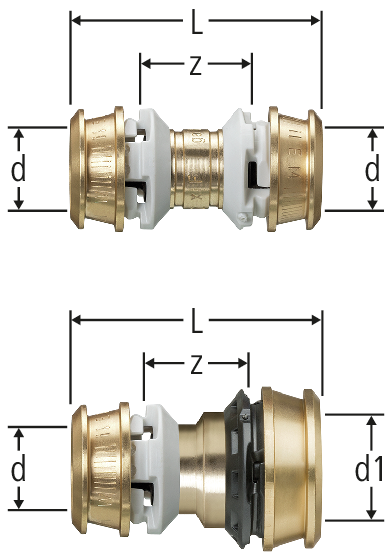

| d | s | z | L | ζ | Art.-Nr. | VE | d1 | s1 | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

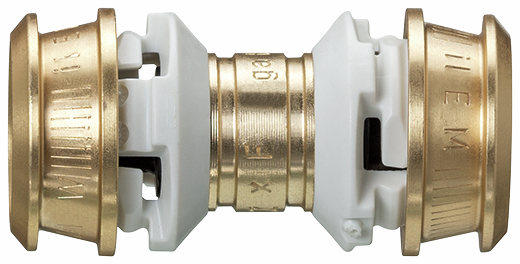

| 16 | 3.8 | 21 | 50 | 1.6 | 16x3.8 | 84236.11 | 1 |
| 10 | 346.111 | ||

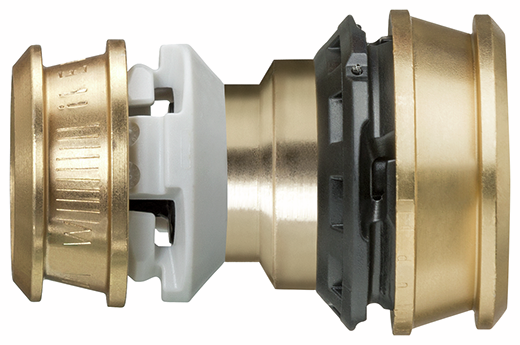

| 16 | 3.8 | 21 | 50 | 1.6 | 16x3.8 x 16x2.2 | 84236.12 | 1 | 16 | 2.2 |
| 10 | 346.111 |
Hinweis
d: Darf nur mit Rohren 87120 und 87123 verbunden werden
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Kupplung |
| Grösse |
|
| Artikelnummer |
84236.11
|
