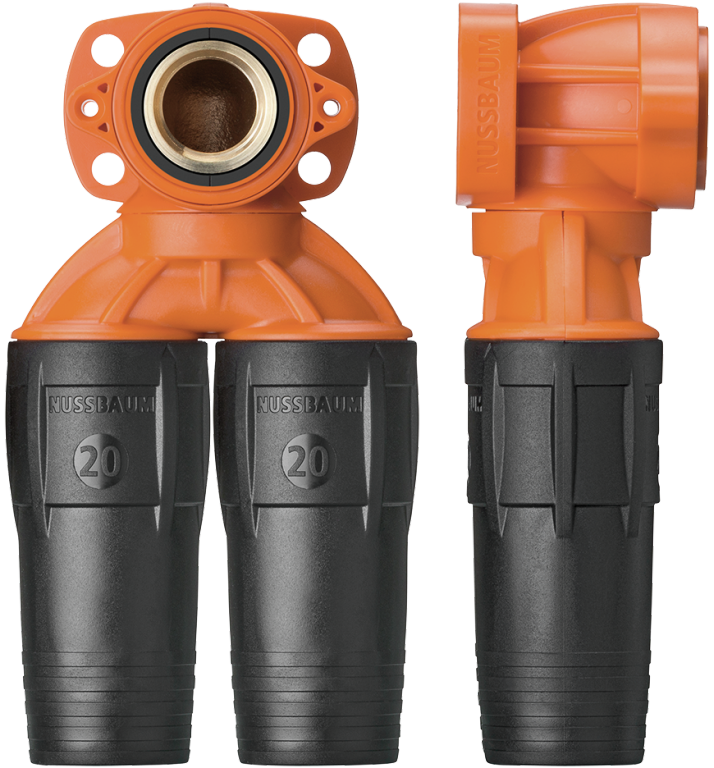

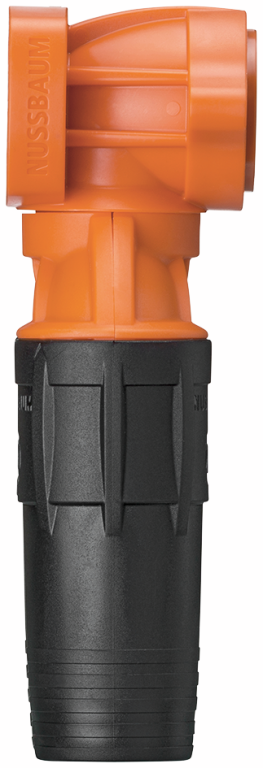

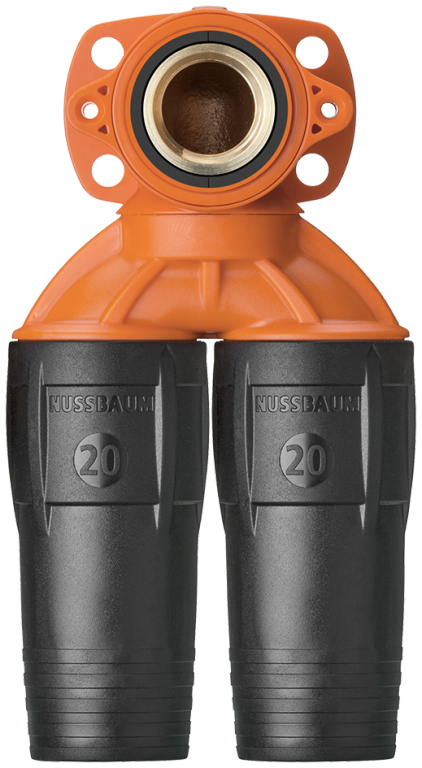

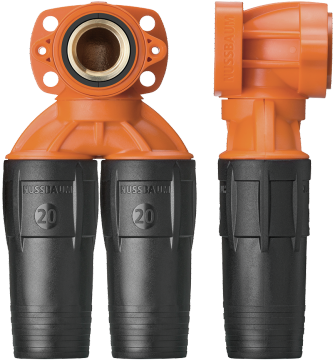

84210 Optiflex-Flowpress-Doppeldose
für Mauerwerk, für Vorwandinstallation, Dose 3-teilig, Dosenfuss flexibel, Anschlusswinkel schallentkoppelt
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

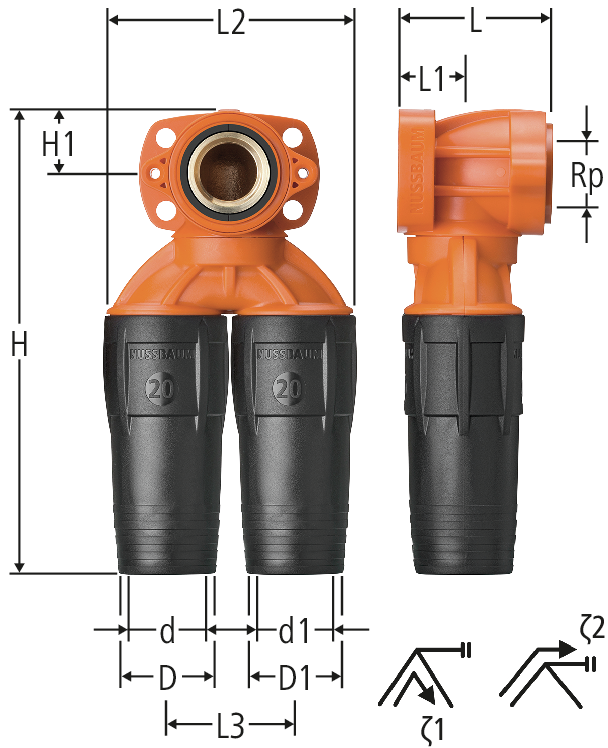

| Rp | d | d1 | D | D1 | L | L1 | L2 | L3 | H | H1 | ζ1 | ζ2 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 25 | 25 | 50 | 22 | 83 | 42 | 153 | 21 | 2.4 | 4.1 | ½ x 16 x 16 | 84210.21 | 1 |
| 11 | 341.311 | ||||
|
|
||||||||||||||||||||||
| ½ | 20 | 16 | 28 | 25 | 50 | 22 | 83 | 42 | 153 | 21 | 2.4 | 3.9 | ½ x 20 x 16 | 84210.22 | 1 |
| 11 | 341.312 | ||||
|
|
||||||||||||||||||||||
| ½ | 20 | 20 | 28 | 28 | 50 | 22 | 83 | 42 | 153 | 21 | 2.7 | 3.9 | ½ x 20 x 20 | 84210.23 | 1 |
| 11 | 341.312 | ||||
|
|
||||||||||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Doppeldose |
| Grösse |
|
| Artikelnummer |
84210.21
|
