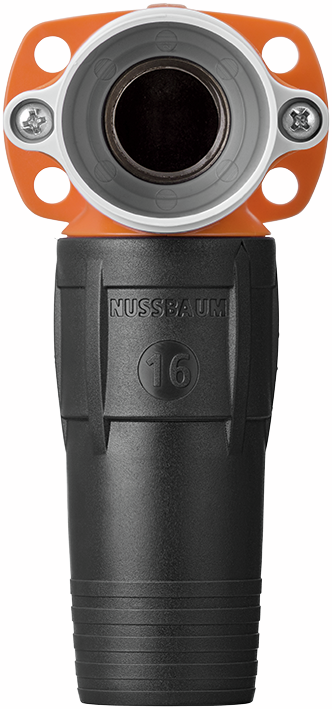

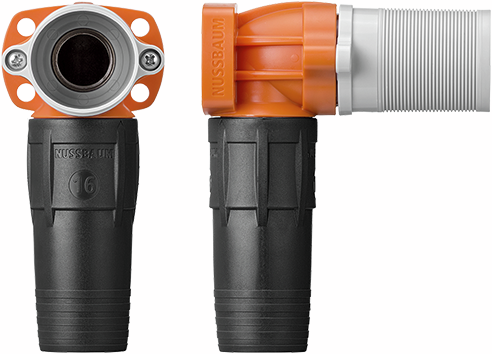

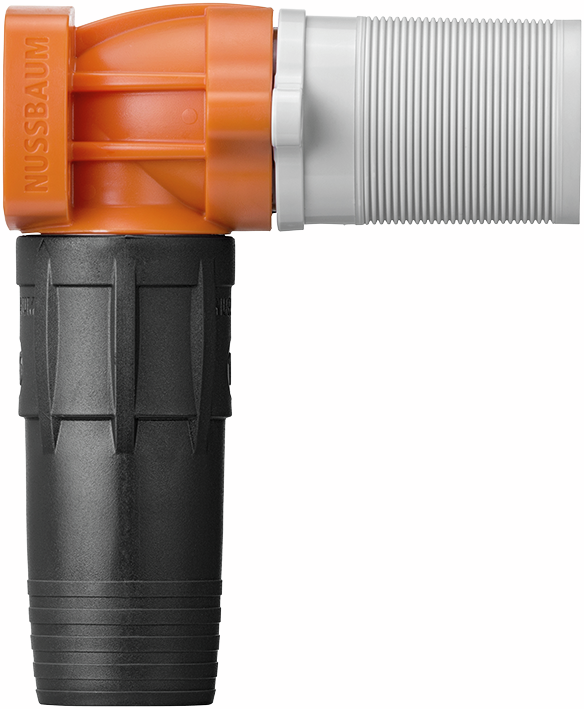

84206 Optiflex-Flowpress-Dose
mit Abdichtungsverlängerung
für Mauerwerk, für Vorwandinstallation, Dose 2-teilig, Dosenfuss flexibel, Anschlusswinkel schallentkoppelt
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

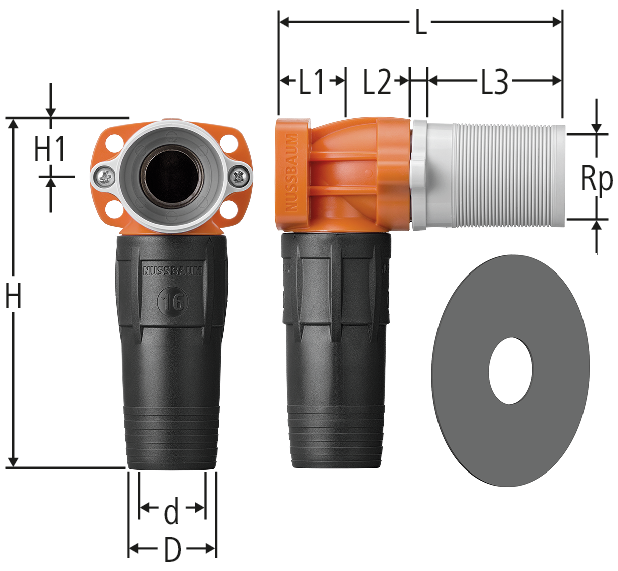

| Rp | d | D | L min | L max | L1 | L2 | L3 | H | H1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 25 | 59 | 104 | 22 | 5 | 50 | 126 | 20 | 4.0 | ½ x 16 | 84206.21 | 1 |
| 11 | 341.111 | ||||
|
|
||||||||||||||||||||
| ½ | 20 | 28 | 59 | 104 | 22 | 5 | 50 | 126 | 20 | 2.9 | ½ x 20 | 84206.22 | 1 |
| 11 | 341.112 | ||||
|
|
||||||||||||||||||||
Hinweis
Befestigungsschienen für Mauerwerk und Vorwandinstallationen siehe 85054, 85059, 85095 und 71174
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Dose |
| Grösse |
|
| Artikelnummer |
84206.21
|
