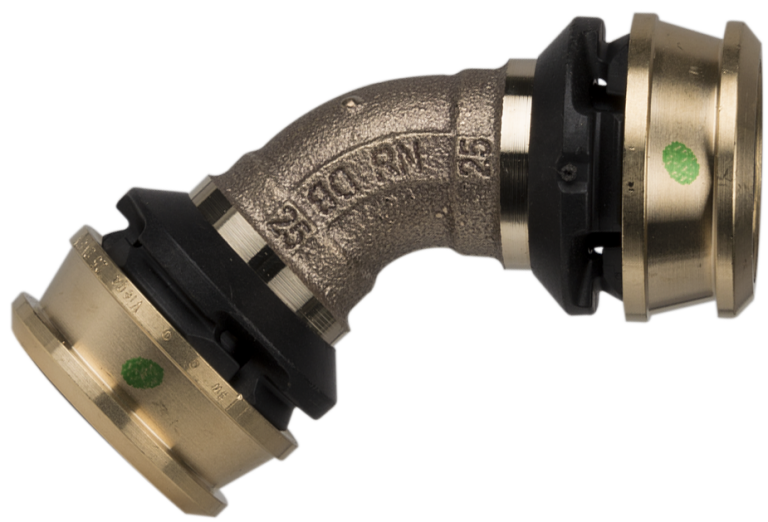

84241 Optiflex-Flowpress-Bogen 45°
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

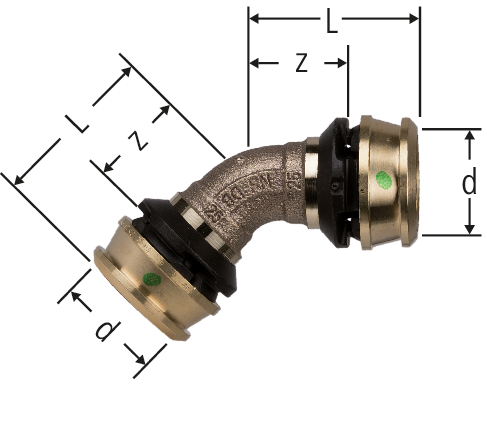

| d | z | L | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 45 | 45° | 0.6 | 25 | 84241.21 | 5 |
| 10 | 342.123 |
| 32 | 25 | 45 | 45° | 0.7 | 32 | 84241.22 | 5 |
| 10 | 342.124 |
| 40 | 30 | 57 | 45° | 0.7 | 40 | 84241.23 | 1 |
| 10 | 342.125 |
| 50 | 40 | 66 | 45° | 0.6 | 50 | 84241.24 | 1 |
| 10 | 342.126 |
| 63 | 45 | 74 | 45° | 0.5 | 63 | 84241.25 | 1 |
| 10 | 342.127 |
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Bogen 45° |
| Grösse |
|
| Artikelnummer |
84241.21
|
