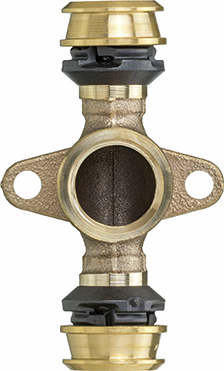

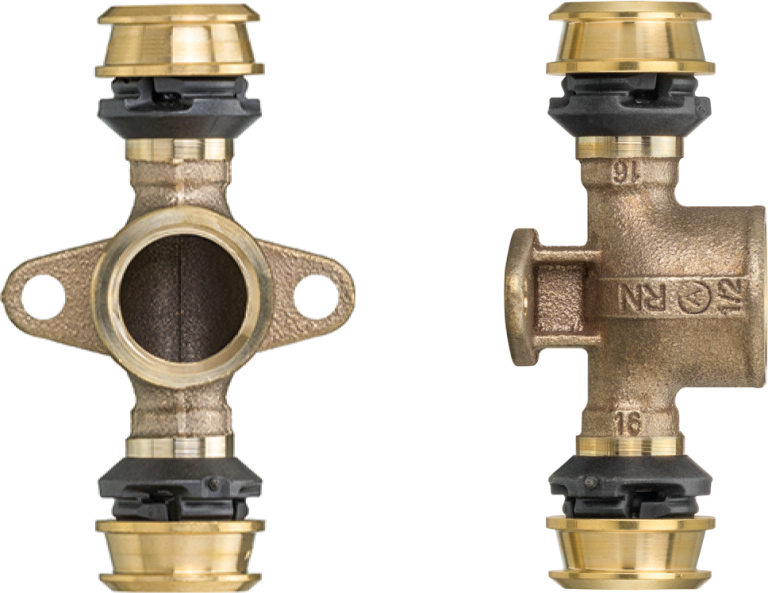

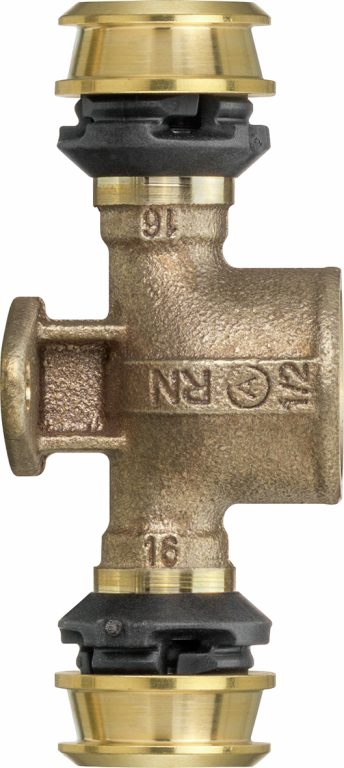

84220 Optiflex-Flowpress-Anschluss-T-Stück
mit Wandflansch
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

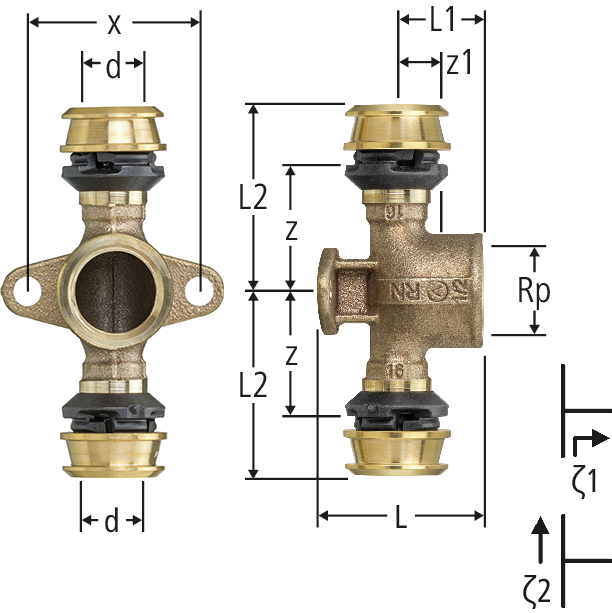

| Rp | d | z | z1 | L | L1 | L2 | x | ζ1 | ζ2 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 28 | 5 | 37 | 20 | 43 | 40 | 2.3 | 0.8 | 16 x ½ x 16 | 84220.21 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||
| ½ | 20 | 29 | 6 | 39 | 21 | 44 | 40 | 1.8 | 1.0 | 20 x ½ x 20 | 84220.22 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Anschluss-T-Stück |
| Grösse |
|
| Artikelnummer |
84220.21
|
