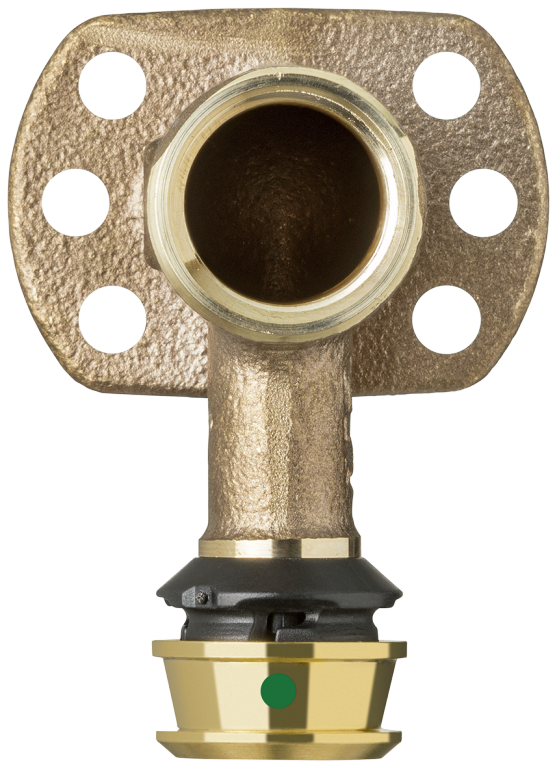

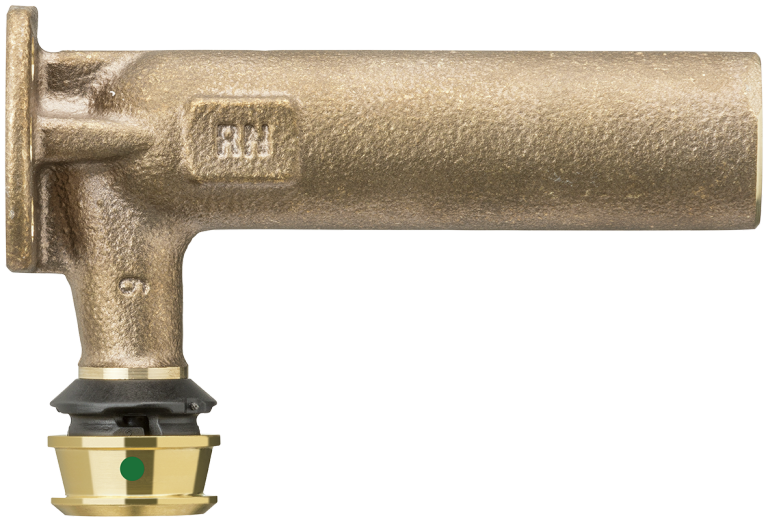

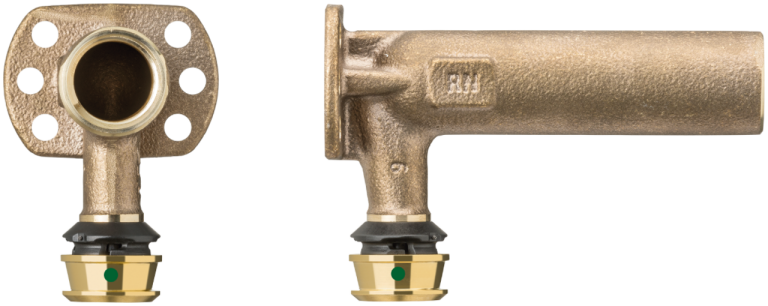

84216 Optiflex-Flowpress-Anschlusswinkel lang
mit Wandflansch
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

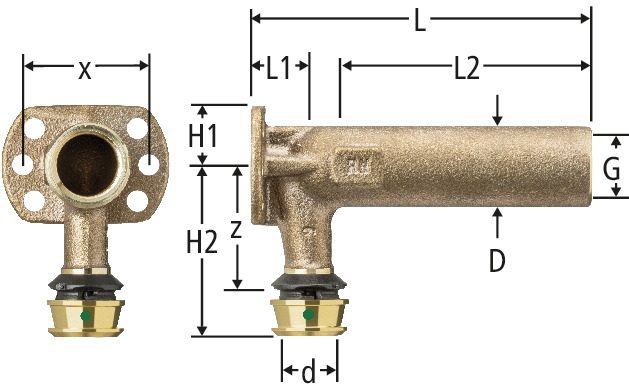

| G | d | D | z | L | L1 | L2 | H1 | H2 | x | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 26 | 39 | 83 | 18 | 55 | 20 | 54 | 40 | 2.4 | ½ x 16 x 83 | 84216.21 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| ½ | 20 | 26 | 39 | 83 | 18 | 55 | 20 | 54 | 40 | 1.8 | ½ x 20 x 83 | 84216.22 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| ½ | 16 | 26 | 39 | 108 | 18 | 80 | 20 | 54 | 40 | 2.6 | ½ x 16 x 108 | 84216.23 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| ½ | 20 | 26 | 39 | 108 | 18 | 80 | 20 | 54 | 40 | 1.9 | ½ x 20 x 108 | 84216.24 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
Hinweis
L2 = Gewindelänge
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Anschlusswinkel lang |
| Grösse |
|
| Artikelnummer |
84216.21
|
