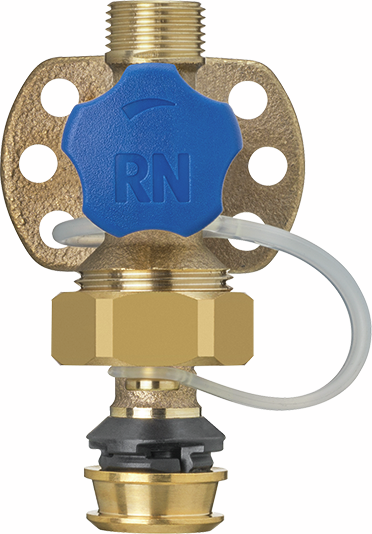

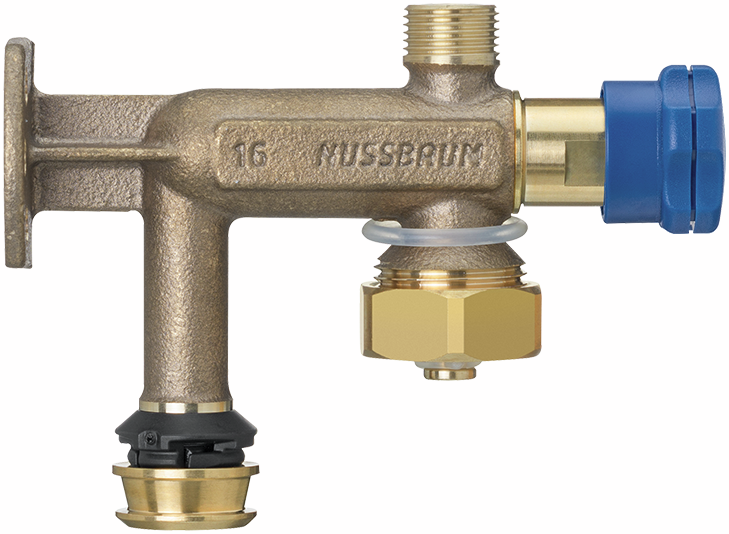

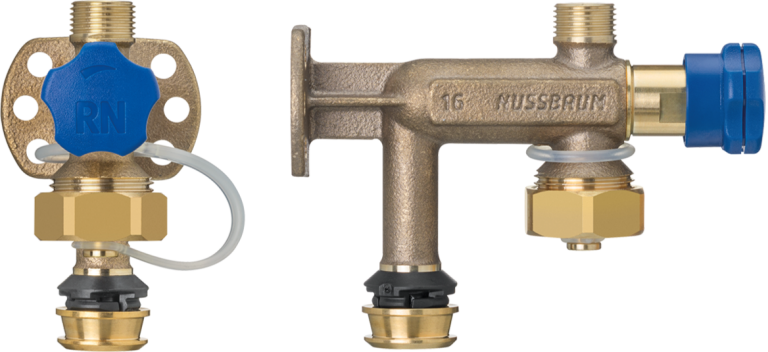

84227 Optiflex-Flowpress-Kombiventil
mit Wandflansch
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 6 |
| Betriebstemperatur max. | 70 °C |

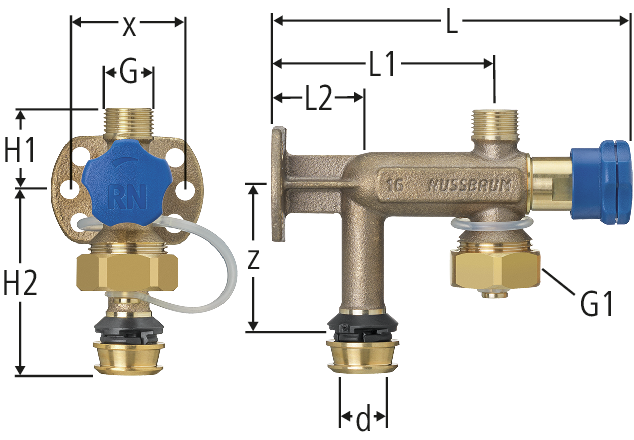

| G | G1 | d | z | L | L1 | L2 | H1 | H2 | x | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ¾ | 16 | 48 | 122 | 75 | 30 | 25 | 63 | 40 | 7.4 | 16 | 84227.21 | 1 |
| 10 | 624.511 | ||||
|
|
||||||||||||||||||||
| ⅜ | ¾ | 20 | 48 | 122 | 75 | 30 | 25 | 63 | 40 | 7.4 | 20 | 84227.22 | 1 |
| 10 | 624.512 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Kombiventil |
| Grösse |
|
| Artikelnummer |
84227.21
|
