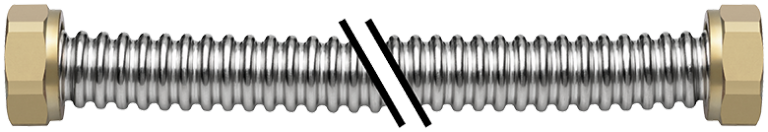

19120 Wellrohr
min. Biegeradius 30 mm, mit Mutter lose, mit Flachdichtung EPDM (EPDM)
| Hauptwerkstoff | Edelstahl 1.4404 |
| Nenndruck | PN 10 |
| Prüfdruck | 15 bar |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

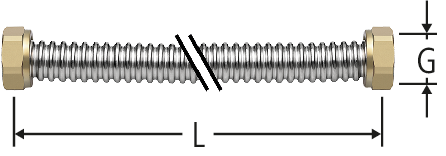

| DN | G | L | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | 200 | ¾ x 200 | 19120.21 | 1 |
| 01 | 618.121 | ||||
|
|
||||||||||||
| 15 | ¾ | 300 | ¾ x 300 | 19120.22 | 1 |
| 01 | 618.121 | ||||
|
|
||||||||||||
| 15 | ¾ | 500 | ¾ x 500 | 19120.23 | 1 |
| 01 | 618.122 | ||||
|
|
||||||||||||
| 15 | ¾ | 750 | ¾ x 750 | 19120.24 | 1 |
| 01 | 618.123 | ||||
|
|
||||||||||||
| 15 | ¾ | 1000 | ¾ x 1000 | 19120.25 | 1 |
| 01 | 618.124 | ||||
|
|
||||||||||||
| 20 | 1 | 200 | 1 x 200 | 19120.31 | 1 |
| 01 | 618.121 | ||||
|
|
||||||||||||
| 20 | 1 | 300 | 1 x 300 | 19120.32 | 1 |
| 01 | 618.121 | ||||
|
|
||||||||||||
| 20 | 1 | 500 | 1 x 500 | 19120.33 | 1 |
| 01 | 618.122 | ||||
|
|
||||||||||||
| 20 | 1 | 750 | 1 x 750 | 19120.34 | 1 |
| 01 | 618.123 | ||||
|
|
||||||||||||
| 20 | 1 | 1000 | 1 x 1000 | 19120.35 | 1 |
| 01 | 618.124 | ||||
|
|
||||||||||||
| 25 | 1¼ | 200 | 1¼ x 200 | 19120.41 | 1 |
| 01 | 618.121 | ||||
|
|
||||||||||||
| 25 | 1¼ | 300 | 1¼ x 300 | 19120.42 | 1 |
| 01 | 618.121 | ||||
|
|
||||||||||||
| 25 | 1¼ | 500 | 1¼ x 500 | 19120.43 | 1 |
| 01 | 618.122 | ||||
|
|
||||||||||||
| 25 | 1¼ | 750 | 1¼ x 750 | 19120.44 | 1 |
| 01 | 618.123 | ||||
|
|
||||||||||||
| 25 | 1¼ | 1000 | 1¼ x 1000 | 19120.45 | 1 |
| 01 | 618.124 | ||||
|
|
||||||||||||
| 32 | 1½ | 500 | 1½ x 500 | 19120.51 | 1 |
| 01 | 618.122 | ||||
|
|
||||||||||||
| 32 | 1½ | 750 | 1½ x 750 | 19120.52 | 1 |
| 01 | 618.123 | ||||
|
|
||||||||||||
| 32 | 1½ | 1000 | 1½ x 1000 | 19120.53 | 1 |
| 01 | 618.124 | ||||
|
|
||||||||||||
CAD / BIM

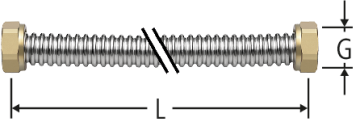

| Beschreibung | Wellrohr |
| Grösse |
|
| Artikelnummer |
19120.21
|
