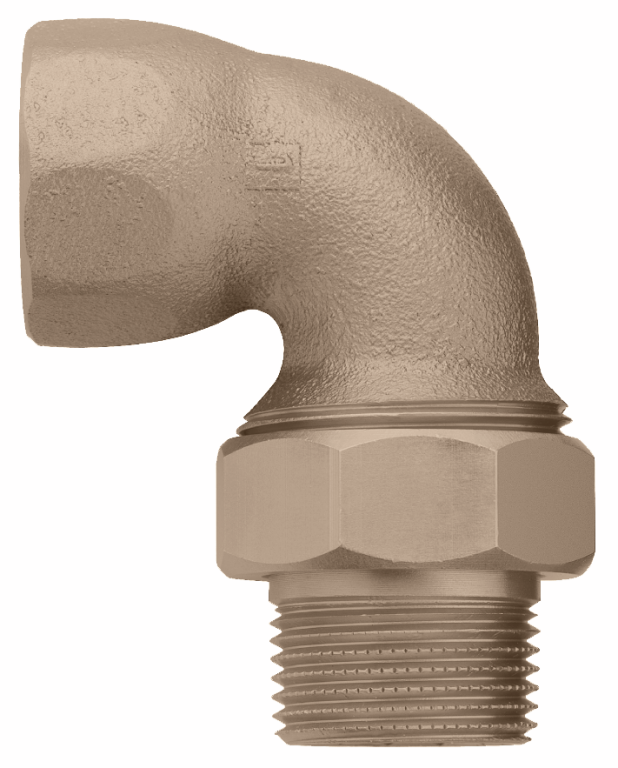

92044 Optifitt-Serra-Winkelverschraubung
flachdichtend
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

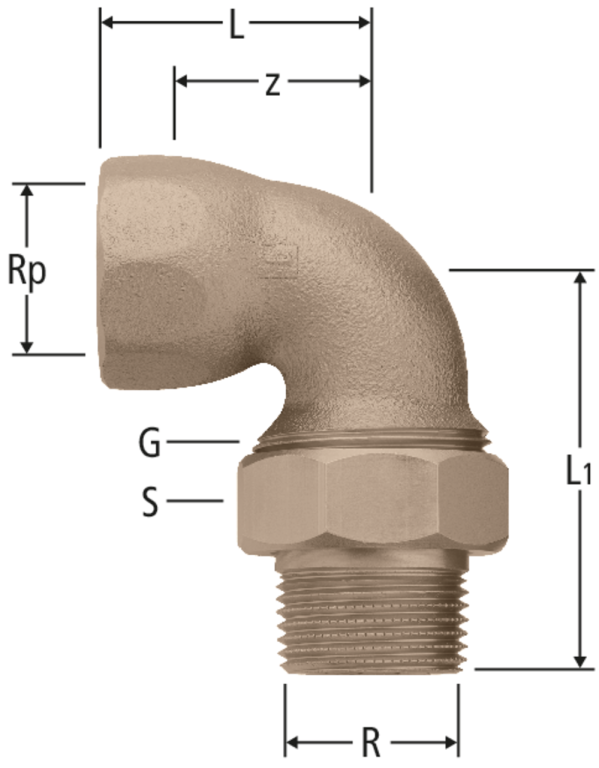

| Rp | R | G | z | L | L1 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¾ | 20 | 33 | 58 | 29 | 1.6 | ½ | 92044.04 | 5 |
| 03 | 215.452 | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | 1 | 24 | 39 | 66 | 36 | 1.6 | ¾ | 92044.05 | 5 |
| 03 | 215.453 | ||||
|
|
|||||||||||||||||
| 1 | 1 | 1¼ | 30 | 47 | 78 | 46 | 1.3 | 1 | 92044.06 | 5 |
| 03 | 215.454 | ||||
|
|
|||||||||||||||||
| 1¼ | 1¼ | 1½ | 38 | 57 | 83 | 52 | 1.3 | 1¼ | 92044.07 | 1 |
| 03 | 215.455 | ||||
|
|
|||||||||||||||||
| 1½ | 1½ | 1¾ | 40 | 59 | 95 | 59 | 1.3 | 1½ | 92044.08 | 1 |
| 03 | 215.456 | ||||
|
|
|||||||||||||||||
| 2 | 2 | 2⅜ | 45 | 69 | 112 | 75 | 1.3 | 2 | 92044.09 | 1 |
| 03 | 215.457 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Winkelverschraubung |
| Grösse |
|
| Artikelnummer |
92044.04
|
