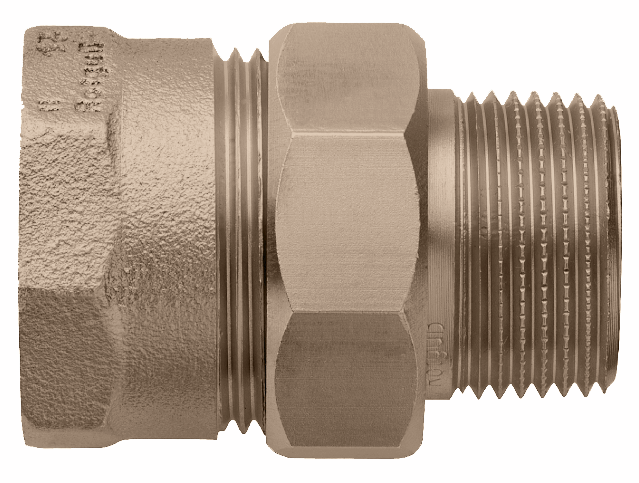

92042 Optifitt-Serra-Verschraubung
mit Aussengewinde
| Hauptwerkstoff | Rotguss CC499K / Kupferlegierung bleifrei CW724R |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

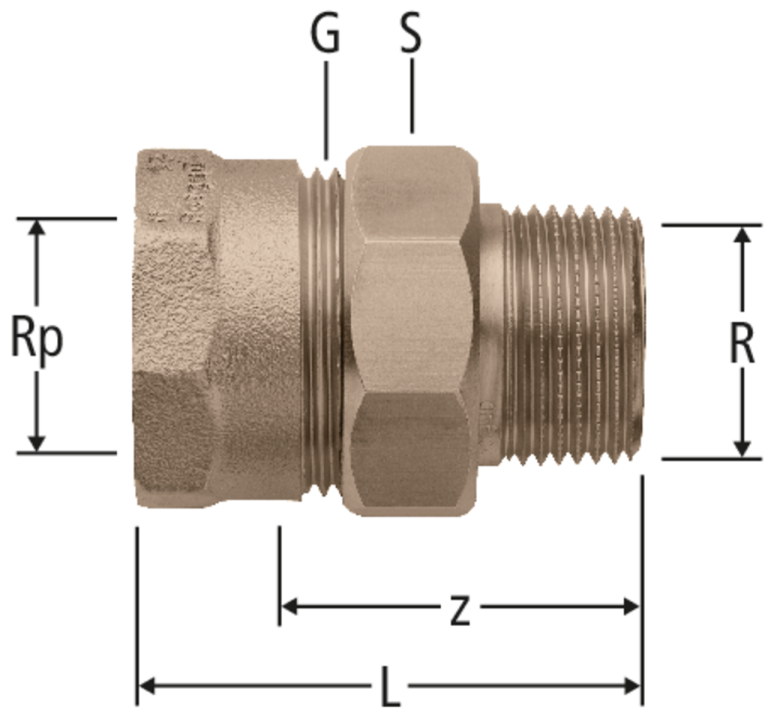

| Rp | R | G | z | L | S | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ⅜ | ½ | 40 | 50 | 23 | 0.3 | ⅜ | 92042.03 | 03 | 5 | 215.211 |
| ||||
|
|
||||||||||||||||
| ½ | ½ | ¾ | 47 | 60 | 29 | 0.2 | ½ | 92042.04 | 03 | 1 | 215.212 |
| ||||
|
|
||||||||||||||||
| ¾ | ¾ | 1 | 51 | 66 | 36 | 0.1 | ¾ | 92042.05 | 03 | 1 | 215.213 |
| ||||
|
|
||||||||||||||||
| 1 | 1 | 1¼ | 56 | 73 | 46 | 0.1 | 1 | 92042.06 | 03 | 1 | 215.214 |
| ||||
|
|
||||||||||||||||
| 1¼ | 1¼ | 1½ | 62 | 81 | 52 | 0.1 | 1¼ | 92042.07 | 03 | 1 | 215.215 |
| ||||
|
|
||||||||||||||||
| 1½ | 1½ | 1¾ | 64 | 83 | 59 | 0.1 | 1½ | 92042.08 | 03 | 1 | 215.216 |
| ||||
|
|
||||||||||||||||
| 2 | 2 | 2⅜ | 58 | 82 | 75 | 0.1 | 2 | 92042.09 | 03 | 1 | 215.217 |
| ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Verschraubung |
| Grösse |
|
| Artikelnummer |
92042.03
|
