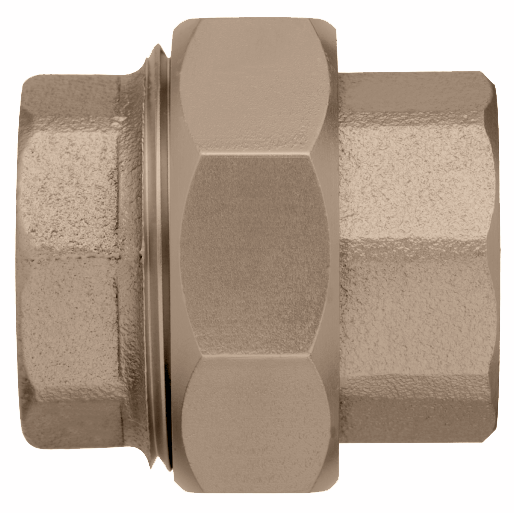

92040 Optifitt-Serra-Verschraubung
mit Innengewinde
| Hauptwerkstoff | Rotguss CC499K / Kupferlegierung bleifrei CW724R |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

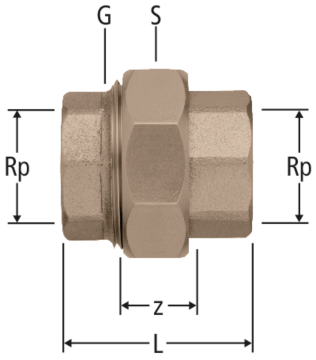

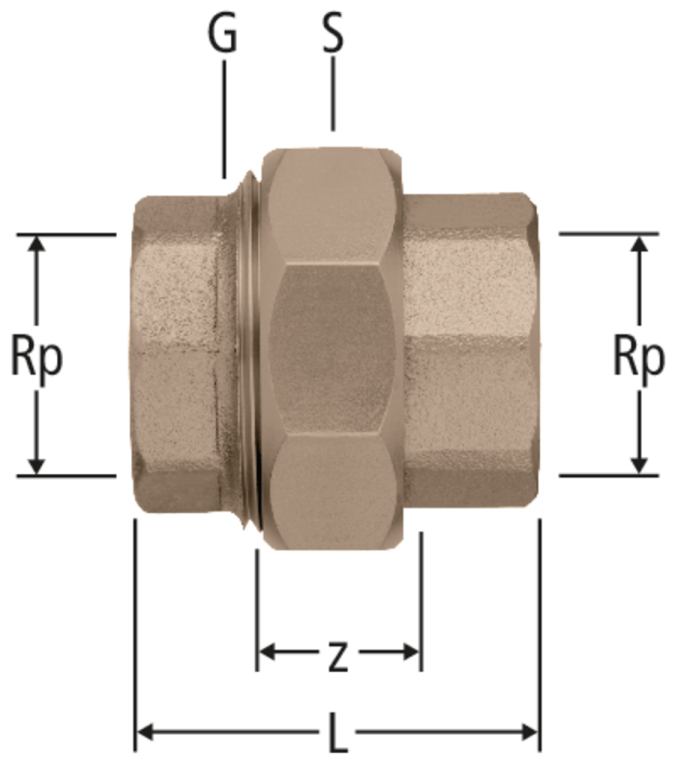

| Rp | G | z | L | S | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ¾ | 15 | 35 | 29 | 0.3 | ⅜ | 92040.03 | 03 | 1 | 215.111 |
| ||||
|
|
|||||||||||||||
| ½ | 1 | 15 | 41 | 36 | 0.2 | ½ | 92040.04 | 03 | 1 | 215.112 |
| ||||
|
|
|||||||||||||||
| ¾ | 1¼ | 15 | 45 | 46 | 0.1 | ¾ | 92040.05 | 03 | 1 | 215.113 |
| ||||
|
|
|||||||||||||||
| 1 | 1½ | 17 | 51 | 52 | 0.1 | 1 | 92040.06 | 03 | 1 | 215.114 |
| ||||
|
|
|||||||||||||||
| 1¼ | 2 | 19 | 57 | 65 | 0.1 | 1¼ | 92040.07 | 03 | 1 | 215.115 |
| ||||
|
|
|||||||||||||||
| 1½ | 2⅜ | 20 | 58 | 75 | 0.1 | 1½ | 92040.08 | 03 | 1 | 215.116 |
| ||||
|
|
|||||||||||||||
| 2 | 2½ | 16 | 64 | 80 | 0.1 | 2 | 92040.09 | 03 | 1 | 215.117 |
| ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Verschraubung |
| Grösse |
|
| Artikelnummer |
92040.03
|
