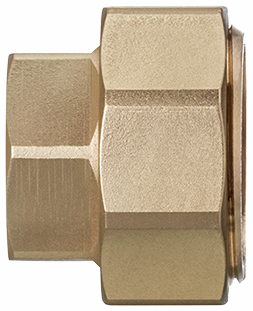

92005 Optifitt-Serra-Anschlussverschraubung
mit Innengewinde
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

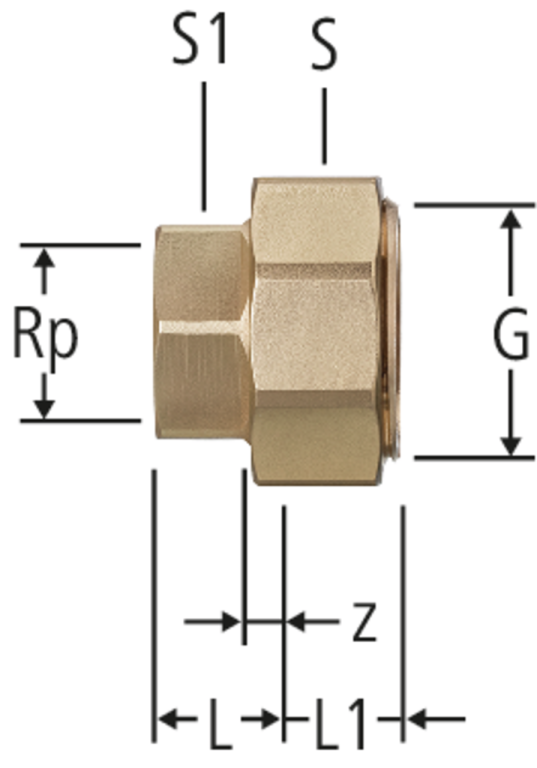

| Rp | G | z | L | L1 | S | S1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 1⅛ | 10 | 23 | 11 | 42 | 26 | 0.1 | ½ x 1⅛ | 92005.21 | 1 |
| 01 | 671.133 | ||||
|
|
|||||||||||||||||
| ½ | 1½ | 10 | 23 | 10 | 52 | 26 | 0.1 | ½ x 1½ | 92005.22 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| ¾ | 1¼ | 10 | 25 | 10 | 46 | 32 | 0.1 | ¾ x 1¼ | 92005.23 | 1 |
| 01 | 671.134 | ||||
|
|
|||||||||||||||||
| ¾ | 1½ | 12 | 27 | 10 | 52 | 32 | 0.1 | ¾ x 1½ | 92005.24 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 1 | 1¼ | 24 | 40 | 11 | 46 | 40 | 0.1 | 1 x 1¼ | 92005.31 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 1 | 1½ | 11 | 28 | 10 | 52 | 38 | 0.1 | 1 x 1½ | 92005.25 | 1 |
| 01 | 671.135 | ||||
|
|
|||||||||||||||||
| 1 | 2 | 15 | 32 | 14 | 66 | 38 | 0.1 | 1 x 2 | 92005.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 28 | 47 | 11 | 53 | 48 | 0.1 | 1¼ x 1½ | 92005.32 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 2 | 14 | 33 | 14 | 66 | 48 | 0.1 | 1¼ x 2 | 92005.27 | 1 |
| 01 | 671.136 | ||||
|
|
|||||||||||||||||
| 1½ | 1¾ | 28 | 46 | 11 | 60 | 55 | 0.1 | 1½ x 1¾ | 92005.33 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 1½ | 2¼ | 16 | 35 | 17 | 70 | 54 | 0.1 | 1½ x 2¼ | 92005.28 | 1 |
| 01 | 671.137 | ||||
|
|
|||||||||||||||||
| 1½ | 2⅜ | 10 | 29 | 15 | 76 | 54 | 0.1 | 1½ x 2⅜ | 92005.34 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 2 | 2⅜ | 28 | 52 | 12 | 78 | 68 | 0.1 | 2 x 2⅜ | 92005.35 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 2 | 2¾ | 14 | 37 | 20 | 86 | 66 | 0.1 | 2 x 2¾ | 92005.29 | 1 |
| 01 | 671.138 | ||||
|
|
|||||||||||||||||
| 2½ | 3 | 30 | 57 | 15 | 96 | 85 | 0.1 | 2½ x 3 | 92005.36 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
92005.21
|
