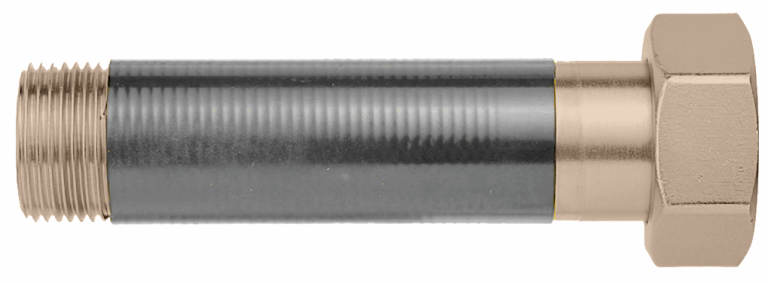

92002 Optifitt-Serra-Anschlussverschraubung
mit Aussengewinde lang, mit Gewindeschutz
für Längenausgleich beim Ersetzen alter Druckreduzierventil-Typen grösserer Baulänge
| Hauptwerkstoff | Messing |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| G | G1 | L | L1 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 108 | 8 | 30 | 0.2 | ½ x ¾ | 92002.24 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| ¾ | 1 | 121 | 9 | 37 | 0.1 | ¾ x 1 | 92002.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 1 | 1¼ | 138 | 10 | 46 | 0.1 | 1 x 1¼ | 92002.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 1¼ | 1½ | 165 | 11 | 52 | 0.1 | 1¼ x 1½ | 92002.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 1½ | 1¾ | 175 | 12 | 60 | 0.1 | 1½ x 1¾ | 92002.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 2 | 2⅜ | 138 | 14 | 76 | 0.1 | 2 x 2⅜ | 92002.31 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 2 | 2½ | 122 | 15 | 82 | 0.1 | 2 x 2½ | 92002.29 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 2½ | 3 | 155 | 17 | 96 | 0.1 | 2½ x 3 | 92002.30 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
92002.24
|
