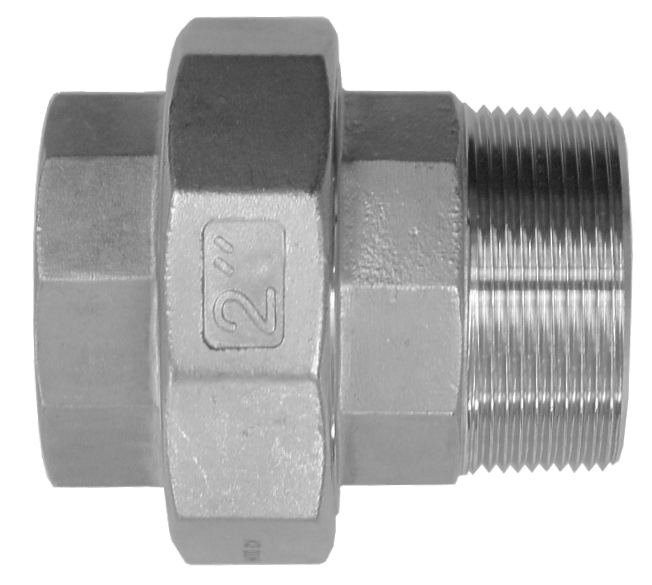

90087 Optifitt-Serra-Verschraubung
mit Aussengewinde, Dichtung (PTFE)
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

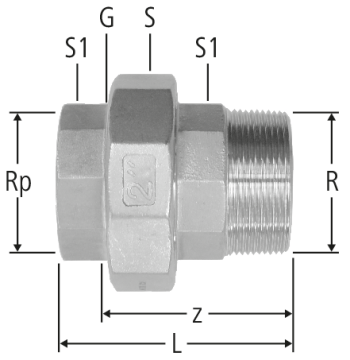

| Rp | R | z | L | S | S1 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 49 | 62 | 42 | 27 | ½ | 90087.04 | 1 |
| 05 | 215.212 | ||||
|
|
|||||||||||||||
| ¾ | ¾ | 50 | 65 | 47 | 32 | ¾ | 90087.05 | 1 |
| 05 | 215.213 | ||||
|
|
|||||||||||||||
| 1 | 1 | 54 | 71 | 53 | 38 | 1 | 90087.06 | 1 |
| 05 | 215.214 | ||||
|
|
|||||||||||||||
| 1¼ | 1¼ | 62 | 83 | 71 | 47 | 1¼ | 90087.07 | 1 |
| 05 | 215.215 | ||||
|
|
|||||||||||||||
| 1½ | 1½ | 69 | 88 | 77 | 55 | 1½ | 90087.08 | 1 |
| 05 | 215.216 | ||||
|
|
|||||||||||||||
| 2 | 2 | 78 | 95 | 92 | 67 | 2 | 90087.09 | 1 |
| 05 | 215.217 | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Verschraubung |
| Grösse |
|
| Artikelnummer |
90087.04
|
