91027 Optifitt-Serra-Verlängerung reduziert
| Hauptwerkstoff | Rotguss CC499K |
| Oberflächenbehandlung | verchromt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

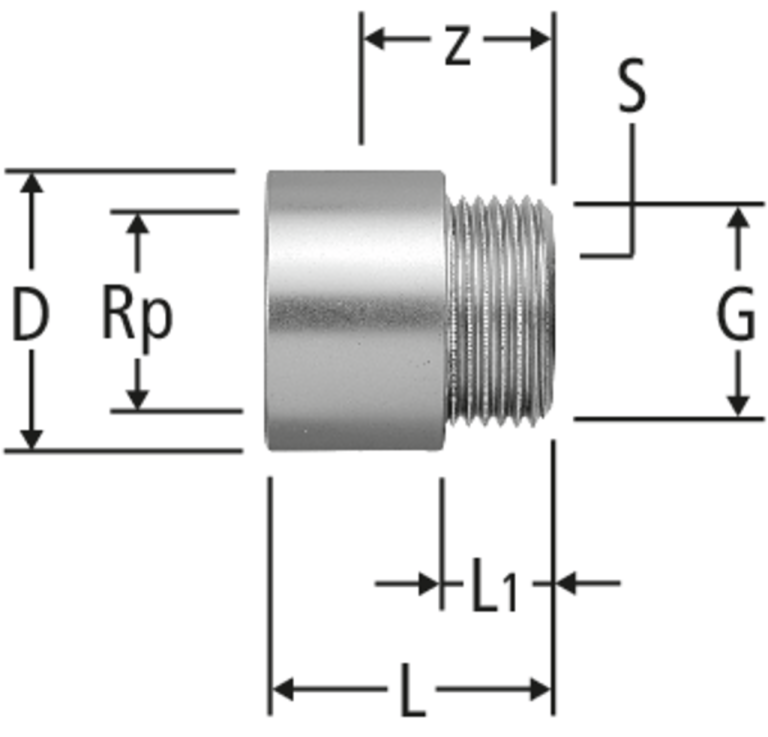

| Rp | G | D | z | L | L1 | ζ | Art.-Nr. | VE | S | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| â…ś | ÂĽ | 21 | 16 | 27 | 10 | 2.4 | â…ś x ÂĽ | 91027.71 | 1 |
| 01 | - | |||||
|
|
|||||||||||||||||
| ½ | ⅜ | 26 | 19 | 32 | 10 | 2.4 | ½ x ⅜ | 91027.72 | 5 | 10 |
| 01 | - | ||||
|
|
|||||||||||||||||
| ¾ | ½ | 32 | 23 | 37 | 13 | 0.1 | ¾ x ½ | 91027.74 | 5 | 12 |
| 01 | - | ||||
|
|
|||||||||||||||||
Hinweis
S = Innensechskant
CAD / BIM
| Beschreibung | Optifitt-Serra-Verlängerung reduziert |
| Grösse |
|
| Artikelnummer |
91027.71
|
