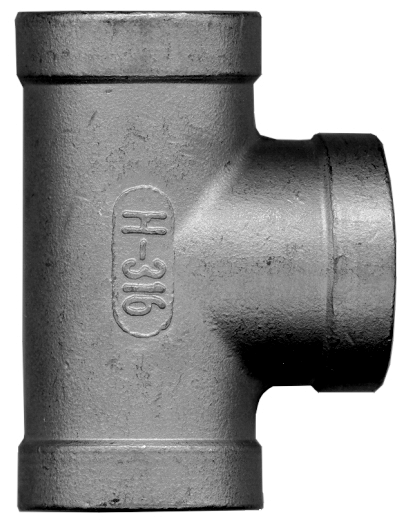

90074 Optifitt-Serra-T-Stück
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Rp | z | L | ζ1 | ζ2 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 14 | 27 | 1.2 | 0.4 | ½ | 90074.04 | 1 |
| 05 | 213.112 | ||||
|
|
||||||||||||||
| ¾ | 18 | 33 | 1.2 | 0.3 | ¾ | 90074.05 | 1 |
| 05 | 213.113 | ||||
|
|
||||||||||||||
| 1 | 21 | 38 | 1.2 | 0.3 | 1 | 90074.06 | 1 |
| 05 | 213.114 | ||||
|
|
||||||||||||||
| 1¼ | 26 | 45 | 0.9 | 0.2 | 1¼ | 90074.07 | 1 |
| 05 | 213.115 | ||||
|
|
||||||||||||||
| 1½ | 31 | 50 | 0.9 | 0.2 | 1½ | 90074.08 | 1 |
| 05 | 213.116 | ||||
|
|
||||||||||||||
| 2 | 34 | 58 | 0.9 | 0.2 | 2 | 90074.09 | 1 |
| 05 | 213.117 | ||||
|
|
||||||||||||||
| 2½ | 42 | 69 | 0.8 | 0.2 | 2½ | 90074.10 | 1 |
| 05 | 213.118 | ||||
|
|
||||||||||||||
| 3 | 48 | 78 | 0.8 | 0.2 | 3 | 90074.11 | 1 |
| 05 | - | ||||
CAD / BIM
| Beschreibung | Optifitt-Serra-T-Stück |
| Grösse |
|
| Artikelnummer |
90074.04
|
