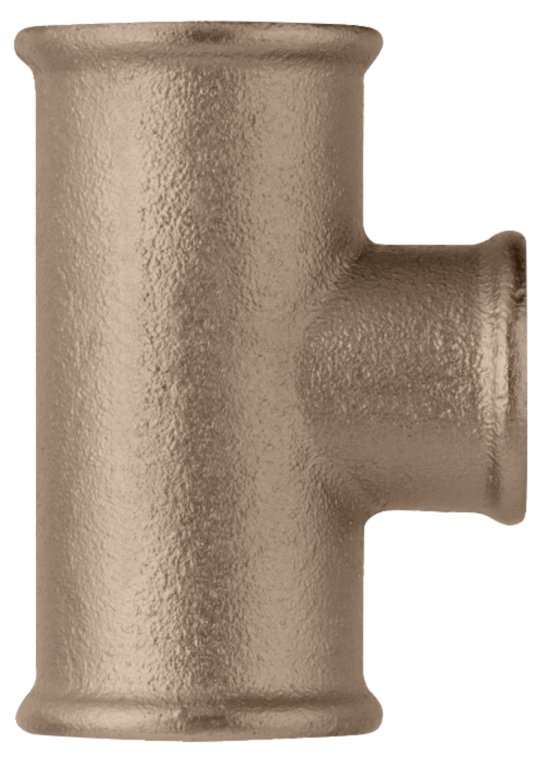

90012 Optifitt-Serra-T-Stück reduziert

Optifitt-Serra-T-Stück reduziert
Optifitt-Serra-T-Stück reduziert
 zurück

90012 Optifitt-Serra-T-Stück reduziert

Info
Hauptwerkstoff Rotguss CC499K
Nenndruck PN 16
Betriebstemperatur max. 90 °C

Produktvarianten

Legende

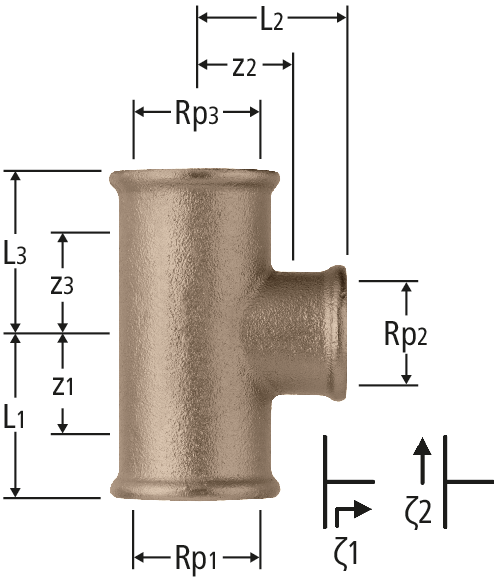

Rp1 Rp2 Rp3 z1 z2 z3 L1 L2 L3 ζ1 ζ2 Art.-Nr. VE CHF RK suissetec Bestellen Ersatzteile und Zubehör
½ x ⅜ x ½ ½ x ⅜ x ½ ½ ⅜ ½ 17 16 17 30 26 30 1.3 0.4 ½ x ⅜ x ½ 90012.21 5
03 213.132
90012.21
Stk.

¾ x ½ x ½ ¾ x ½ x ½ ¾ ½ ½ 14 13 13 29 26 26 1.3 0.4 ¾ x ½ x ½ 90012.25 5
03 -
90012.25
Stk.

¾ x ½ x ¾ ¾ x ½ x ¾ ¾ ½ ¾ 18 21 18 29 31 29 1.3 0.6 ¾ x ½ x ¾ 90012.24 5
03 213.133
90012.24
Stk.

¾ x ¾ x ½ ¾ x ¾ x ½ ¾ ¾ ½ 15 15 13 30 30 26 1.3 0.4 ¾ x ¾ x ½ 90012.26 5
03 -
90012.26
Stk.

1 x ½ x 1 1 x ½ x 1 1 ½ 1 13 17 13 30 30 30 1.3 0.4 1 x ½ x 1 90012.28 5
03 -
90012.28
Stk.
 Anzeigen
1 x ¾ x 1 1 x ¾ x 1 1 ¾ 1 19 21 19 36 36 36 1.3 0.3 1 x ¾ x 1 90012.27 5
03 213.134
90012.27
Stk.

1 x 1 x ½ 1 x 1 x ½ 1 1 ½ 20 20 19 37 37 32 1.3 0.3 1 x 1 x ½ 90012.29 5
03 -
90012.29
Stk.

1¼ x ½ x ¾ 1¼ x ½ x ¾ 1¼ ½ ¾ 15 22 14 36 37 30 1.3 0.2 1¼ x ½ x ¾ 90012.30 1
03 213.135
90012.30
Stk.

1¼ x ½ x 1¼ 1¼ x ½ x 1¼ 1¼ ½ 1¼ 15 23 15 34 36 34 1.3 0.2 1¼ x ½ x 1¼ 90012.34 1
03 -
90012.34
Stk.

1¼ x ¾ x 1¼ 1¼ x ¾ x 1¼ 1¼ ¾ 1¼ 18 24 18 37 39 37 1.3 0.2 1¼ x ¾ x 1¼ 90012.35 1
03 213.136
90012.35
Stk.

1½ x ½ x 1½ 1½ x ½ x 1½ 1½ ½ 1½ 15 27 15 34 40 34 1.3 0.2 1½ x ½ x 1½ 90012.38 1
03 -
90012.38
Stk.

1½ x ¾ x 1½ 1½ x ¾ x 1½ 1½ ¾ 1½ 18 27 18 37 42 37 1.3 0.2 1½ x ¾ x 1½ 90012.39 1
03 -
90012.39
Stk.

Alles in den Warenkorb

CAD / BIM

Beschreibung Optifitt-Serra-T-Stück reduziert
Grösse
Artikelnummer
90012.21
CAD-Download
