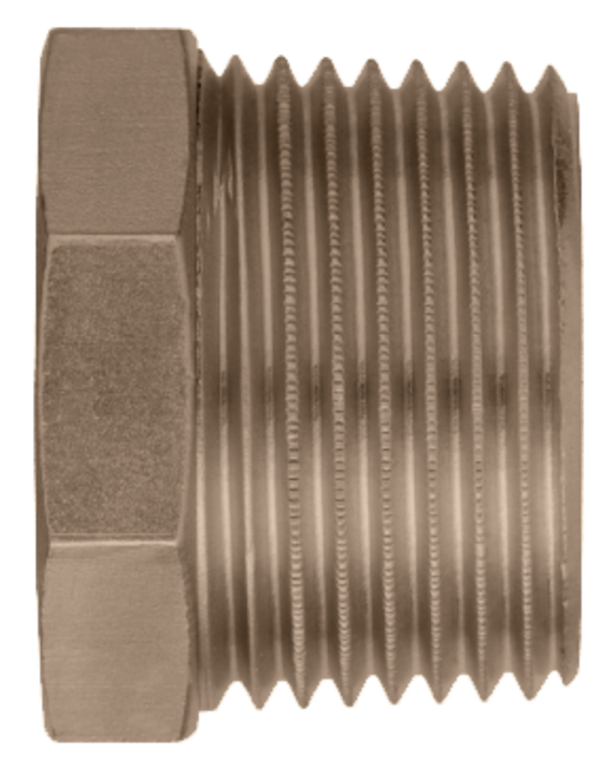

90024 Optifitt-Serra-Reduktion

Info

Hauptwerkstoff	Rotguss CC499K
Nenndruck	PN 16
Betriebstemperatur max.	90 °C

Produktvarianten

Legende

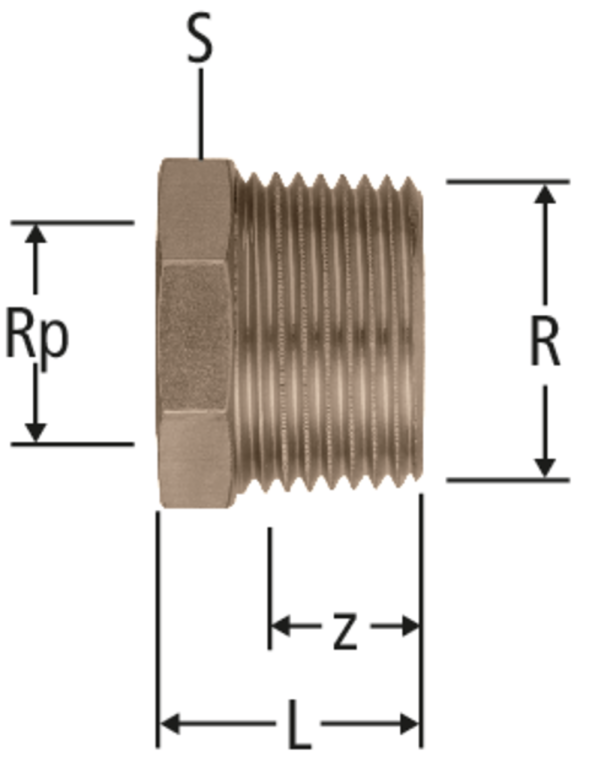

Rp	R	z	L	S	ζ		Art.-Nr.	VE	CHF	suissetec	Bestellen	Ersatzteile und Zubehör
⅜ x ⅛ ⅜ x ⅛	⅛	⅜	10	17	18	2.4	⅜ x ⅛	90024.20	5	03	-	90024.20 bestellen Stk.
⅜ x ¼ ⅜ x ¼	¼	⅜	7	17	18	2.4	⅜ x ¼	90024.21	5	03	214.531	90024.21 bestellen Stk.
½ x ¼ ½ x ¼	¼	½	12	22	22	0.1	½ x ¼	90024.22	5	03	-	90024.22 bestellen Stk.	Anzeigen

½ x ⅜ ½ x ⅜	⅜	½	12	22	24	0.1	½ x ⅜	90024.23	5	03	214.532	90024.23 bestellen Stk.
¾ x ⅜ ¾ x ⅜	⅜	¾	13	23	27	2.4	¾ x ⅜	90024.25	5	03	-	90024.25 bestellen Stk.
¾ x ½ ¾ x ½	½	¾	11	24	30	2.4	¾ x ½	90024.26	5	03	214.533	90024.26 bestellen Stk.
1 x ⅜ 1 x ⅜	⅜	1	17	27	34	0.1	1 x ⅜	90024.27	5	03	-	90024.27 bestellen Stk.
1 x ½ 1 x ½	½	1	15	28	34	0.1	1 x ½	90024.28	5	03	-	90024.28 bestellen Stk.	Anzeigen

1 x ¾ 1 x ¾	¾	1	13	28	36	0.1	1 x ¾	90024.29	5	03	214.534	90024.29 bestellen Stk.
1¼ x ½ 1¼ x ½	½	1¼	18	31	43	0.1	1¼ x ½	90024.30	5	03	-	90024.30 bestellen Stk.	Anzeigen

1¼ x ¾ 1¼ x ¾	¾	1¼	16	31	44	0.1	1¼ x ¾	90024.31	5	03	-	90024.31 bestellen Stk.
1¼ x 1 1¼ x 1	1	1¼	14	31	44	0.1	1¼ x 1	90024.32	5	03	214.535	90024.32 bestellen Stk.
1½ x ½ 1½ x ½	½	1½	19	32	50	0.1	1½ x ½	90024.33	1	03	-	90024.33 bestellen Stk.	Anzeigen

1½ x ¾ 1½ x ¾	¾	1½	16	31	50	0.1	1½ x ¾	90024.34	1	03	-	90024.34 bestellen Stk.
1½ x 1 1½ x 1	1	1½	14	31	50	0.1	1½ x 1	90024.35	1	03	-	90024.35 bestellen Stk.
1½ x 1¼ 1½ x 1¼	1¼	1½	12	31	52	0.1	1½ x 1¼	90024.36	1	03	214.536	90024.36 bestellen Stk.
2 x ½ 2 x ½	½	2	24	37	61	0.1	2 x ½	90024.37	1	03	-	90024.37 bestellen Stk.	Anzeigen

2 x ¾ 2 x ¾	¾	2	22	37	61	0.1	2 x ¾	90024.38	1	03	-	90024.38 bestellen Stk.
2 x 1 2 x 1	1	2	20	37	61	0.1	2 x 1	90024.39	1	03	-	90024.39 bestellen Stk.
2 x 1¼ 2 x 1¼	1¼	2	18	37	61	0.1	2 x 1¼	90024.40	1	03	-	90024.40 bestellen Stk.
2 x 1½ 2 x 1½	1½	2	18	37	61	0.1	2 x 1½	90024.41	1	03	214.537	90024.41 bestellen Stk.
2½ x ½ 2½ x ½	½	2½	30	43	87	0.1	2½ x ½	90024.47	1	03	-	90024.47 bestellen Stk.
2½ x 1 2½ x 1	1	2½	24	41	78	0.1	2½ x 1	90024.42	1	03	-	90024.42 bestellen Stk.
2½ x 1¼ 2½ x 1¼	1¼	2½	22	41	78	0.1	2½ x 1¼	90024.43	1	03	-	90024.43 bestellen Stk.
2½ x 1½ 2½ x 1½	1½	2½	22	41	78	0.1	2½ x 1½	90024.44	1	03	-	90024.44 bestellen Stk.
2½ x 2 2½ x 2	2	2½	18	41	78	0.1	2½ x 2	90024.45	1	03	214.538	90024.45 bestellen Stk.
3 x 2½ 3 x 2½	2½	3	28	47	60	0.1	3 x 2½	90024.46	1	03	-	90024.46 bestellen Stk.
