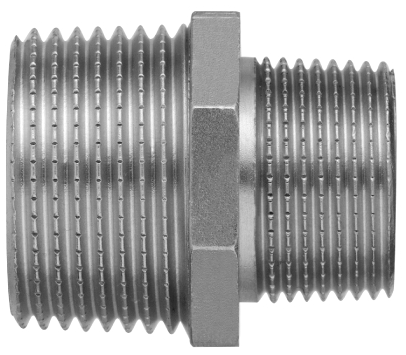

90079 Optifitt-Serra-Doppelnippel reduziert
| Hauptwerkstoff | Edelstahl 1.4404 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| R | R1 | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ⅜ | 41 | 26 | 0.1 | ½ x ⅜ | 90079.22 | 1 |
| 05 | 214.552 | ||||
|
|
||||||||||||||
| ¾ | ½ | 45 | 30 | 0.1 | ¾ x ½ | 90079.24 | 1 |
| 05 | 214.553 | ||||
|
|
||||||||||||||
| 1 | ½ | 43 | 35 | 0.1 | 1 x ½ | 90079.25 | 1 |
| 05 | - | ||||
|
|
||||||||||||||
| 1 | ¾ | 50 | 37 | 0.1 | 1 x ¾ | 90079.26 | 1 |
| 05 | 214.554 | ||||
|
|
||||||||||||||
| 1¼ | ½ | 48 | 46 | 0.1 | 1¼ x ½ | 90079.27 | 1 |
| 05 | - | ||||
| 1¼ | ¾ | 52 | 46 | 0.1 | 1¼ x ¾ | 90079.28 | 1 |
| 05 | - | ||||
|
|
||||||||||||||
| 1¼ | 1 | 54 | 46 | 0.1 | 1¼ x 1 | 90079.29 | 1 |
| 05 | 214.555 | ||||
|
|
||||||||||||||
| 1½ | 1 | 53 | 50 | 0.1 | 1½ x 1 | 90079.31 | 1 |
| 05 | - | ||||
| 1½ | 1¼ | 59 | 52 | 0.1 | 1½ x 1¼ | 90079.32 | 1 |
| 05 | 214.556 | ||||
|
|
||||||||||||||
| 2 | 1¼ | 58 | 63 | 0.1 | 2 x 1¼ | 90079.34 | 1 |
| 05 | - | ||||
|
|
||||||||||||||
| 2 | 1½ | 64 | 64 | 0.1 | 2 x 1½ | 90079.35 | 1 |
| 05 | 214.557 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Doppelnippel reduziert |
| Grösse |
|
| Artikelnummer |
90079.22
|
