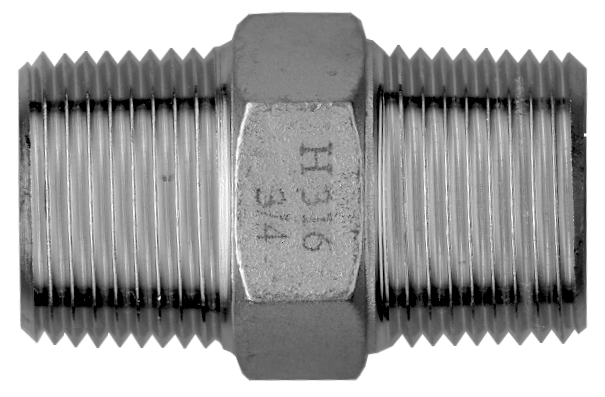

90078 Optifitt-Serra-Doppelnippel
| Hauptwerkstoff | Edelstahl 1.4404 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

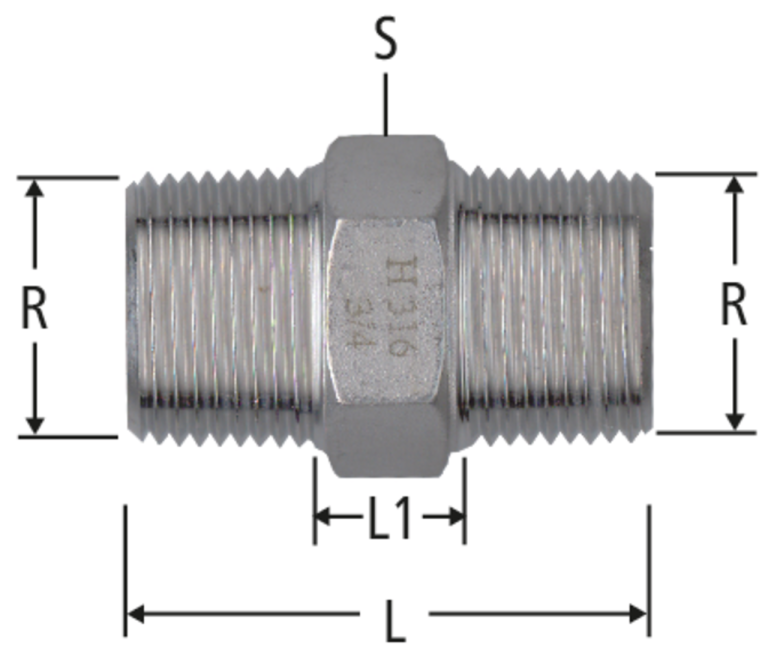

| R | L | L1 | S | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 34 | 8 | 22 | 0.1 | ½ | 90078.04 | 05 | 1 | 214.312 |
| ||||
|
|
||||||||||||||
| ¾ | 40 | 10 | 30 | 0.1 | ¾ | 90078.05 | 05 | 1 | 214.313 |
| ||||
|
|
||||||||||||||
| 1 | 46 | 12 | 36 | 0.1 | 1 | 90078.06 | 05 | 1 | 214.314 |
| ||||
|
|
||||||||||||||
| 1¼ | 53 | 15 | 46 | 0.1 | 1¼ | 90078.07 | 05 | 1 | 214.315 |
| ||||
|
|
||||||||||||||
| 1½ | 54 | 16 | 50 | 0.1 | 1½ | 90078.08 | 05 | 1 | 214.316 |
| ||||
|
|
||||||||||||||
| 2 | 62 | 14 | 64 | 0.1 | 2 | 90078.09 | 05 | 1 | 214.317 |
| ||||
|
|
||||||||||||||
| 2½ | 70 | 16 | 80 | 0.1 | 2½ | 90078.10 | 05 | 1 | 214.318 |
| ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Doppelnippel |
| Grösse |
|
| Artikelnummer |
90078.04
|
