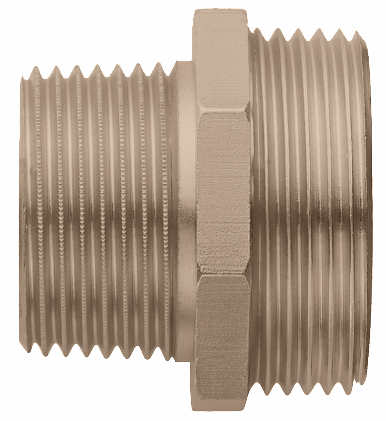

90046 Optifitt-Serra-Doppelnippel reduziert
für Verschraubung flachdichtend
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| R | G | L | L1 | L2 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ½ | 25 | 5 | 9 | 22 | 0.3 | ⅜ x ½ | 90046.20 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| ⅜ | ¾ | 27 | 5 | 12 | 27 | 0.3 | ⅜ x ¾ | 90046.21 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| ½ | ¾ | 30 | 5 | 12 | 27 | 0.2 | ½ x ¾ | 90046.22 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| ½ | 1 | 30 | 5 | 12 | 34 | 0.2 | ½ x 1 | 90046.29 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 33 | 6 | 12 | 28 | 0.1 | ¾ x ¾ | 90046.26 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| ¾ | 1 | 35 | 6 | 14 | 34 | 0.1 | ¾ x 1 | 90046.23 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1 | 1 | 39 | 7 | 12 | 34 | 0.1 | 1 x 1 | 90046.27 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1 | 1¼ | 37 | 6 | 14 | 44 | 0.1 | 1 x 1¼ | 90046.24 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1¼ | 1½ | 45 | 9 | 14 | 50 | 0.1 | 1¼ x 1½ | 90046.25 | 1 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1½ | 2 | 49 | 8 | 16 | 68 | 0.1 | 1½ x 2 | 90046.31 | 1 |
| 03 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Doppelnippel reduziert |
| Grösse |
|
| Artikelnummer |
90046.20
|
