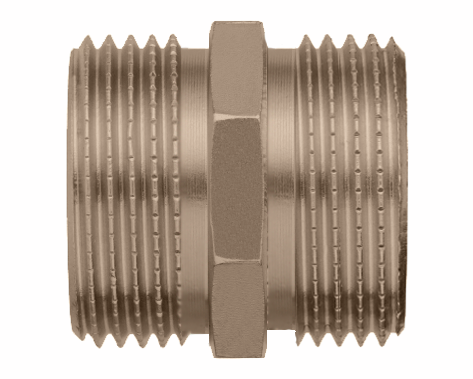

90044 Optifitt-Serra-Doppelnippel
für Verschraubung flachdichtend
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

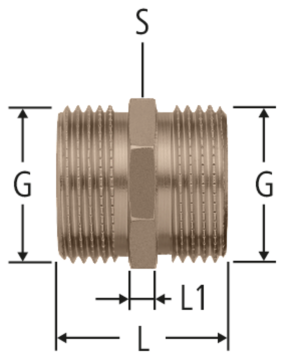

| G | L | L1 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 26 | 6 | 22 | 0.1 | ⅜ | 90044.03 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| ½ | 31 | 7 | 22 | 0.1 | ½ | 90044.04 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| ¾ | 33 | 7 | 30 | 0.1 | ¾ | 90044.05 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| 1 | 36 | 8 | 36 | 0.1 | 1 | 90044.06 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| 1¼ | 42 | 8 | 46 | 0.1 | 1¼ | 90044.07 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| 1½ | 42 | 8 | 56 | 0.1 | 1½ | 90044.08 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| 2 | 58 | 11 | 62 | 0.1 | 2 | 90044.09 | 1 |
| 03 | - | ||||
|
|
||||||||||||||
| 2½ | 67 | 13 | 80 | 0.1 | 2½ | 90044.10 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 3 | 83 | 23 | 97 | 0.1 | 3 | 90044.11 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Doppelnippel |
| Grösse |
|
| Artikelnummer |
90044.03
|
