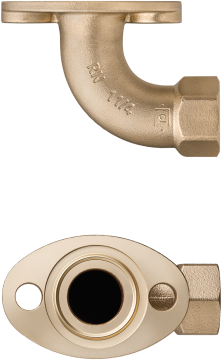

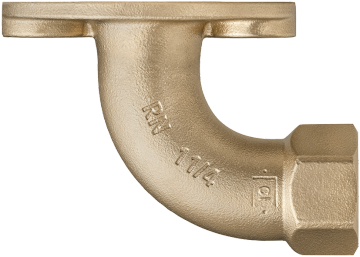

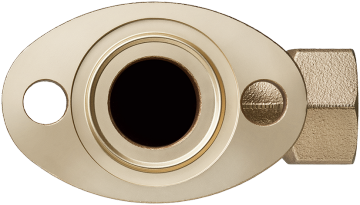

90060 Optifitt-Serra-Wasserzähler-Bogen
mit Innengewinde
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

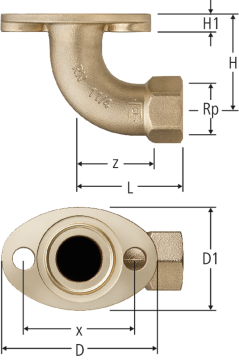

| Rp | D | D1 | z | L | H | H1 | x | N | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 126 | 83 | 100 | 115 | 80 | 17 | 90 | 2x Ø18 | 1.3 | ¾ | 90060.05 | 1 |
| 04 | 216.513 | ||||
|
|
|||||||||||||||||||
| 1 | 126 | 83 | 70 | 87 | 80 | 17 | 90 | 2x Ø18 | 0.8 | 1 | 90060.06 | 1 |
| 04 | 216.514 | ||||
|
|
|||||||||||||||||||
| 1¼ | 126 | 83 | 70 | 89 | 80 | 17 | 90 | 2x Ø18 | 0.6 | 1¼ | 90060.07 | 1 |
| 04 | 216.515 | ||||
|
|
|||||||||||||||||||
| 1½ | 126 | 83 | 38 | 57 | 130 | 17 | 90 | 2x Ø18 | 0.6 | 1½ | 90060.08 | 1 |
| 04 | 216.516 | ||||
|
|
|||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Optifitt-Serra-Wasserzähler-Bogen |
| Grösse |
|
| Artikelnummer |
90060.05
|
