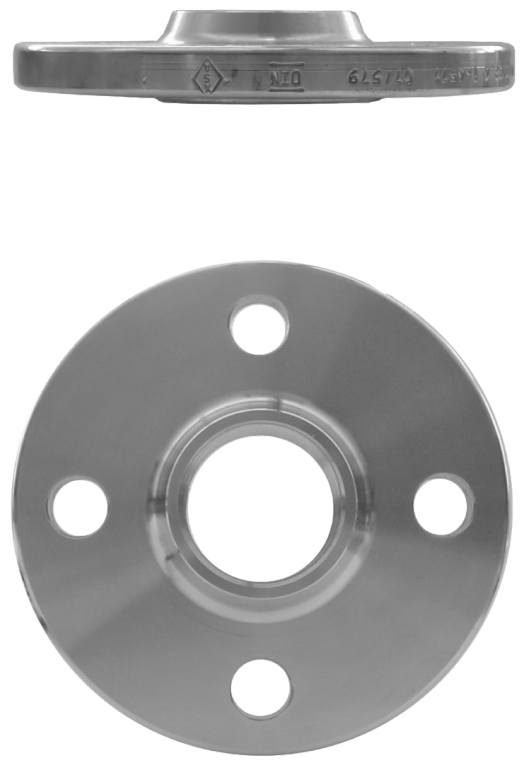

90097 Optifitt-Serra-Gewindeflansch PN 16
| Hauptwerkstoff | Edelstahl 1.4404 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Flanschnorm | EN 1092 - PN 16 |
| Rp | D | z | H | H1 | N | K | ζ | Art.-Nr. | VE | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 95 | 9 | 22 | 16 | 4x Ø14 | 65 | 0.1 | DN | 15 (½) | 90097.21 | 1 |
| 05 | 216.632 | ||||
|
|
||||||||||||||||||
| ¾ | 105 | 11 | 26 | 18 | 4x Ø14 | 75 | 0.1 | DN | 20 (¾) | 90097.22 | 1 |
| 05 | 216.633 | ||||
|
|
||||||||||||||||||
| 1 | 115 | 11 | 28 | 18 | 4x Ø14 | 85 | 0.1 | DN | 25 (1) | 90097.23 | 1 |
| 05 | 216.634 | ||||
|
|
||||||||||||||||||
| 1¼ | 140 | 11 | 30 | 18 | 4x Ø18 | 100 | 0.1 | DN | 32 (1¼) | 90097.24 | 1 |
| 05 | 216.635 | ||||
|
|
||||||||||||||||||
| 1½ | 150 | 13 | 32 | 18 | 4x Ø18 | 110 | 0.1 | DN | 40 (1½) | 90097.25 | 1 |
| 05 | 216.636 | ||||
|
|
||||||||||||||||||
| 2 | 165 | 4 | 28 | 18 | 4x Ø18 | 125 | 0.1 | DN | 50 (2) | 90097.26 | 1 |
| 05 | 216.637 | ||||
|
|
||||||||||||||||||
| 2½ | 185 | 5 | 32 | 18 | 8x Ø18 | 145 | 0.1 | DN | 65 (2½) | 90097.27 | 1 |
| 05 | 216.638 | ||||
|
|
||||||||||||||||||
| 3 | 200 | 4 | 34 | 20 | 8x Ø18 | 160 | 0.1 | DN | 80 (3) | 90097.28 | 1 |
| 05 | - | ||||
|
|
||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
