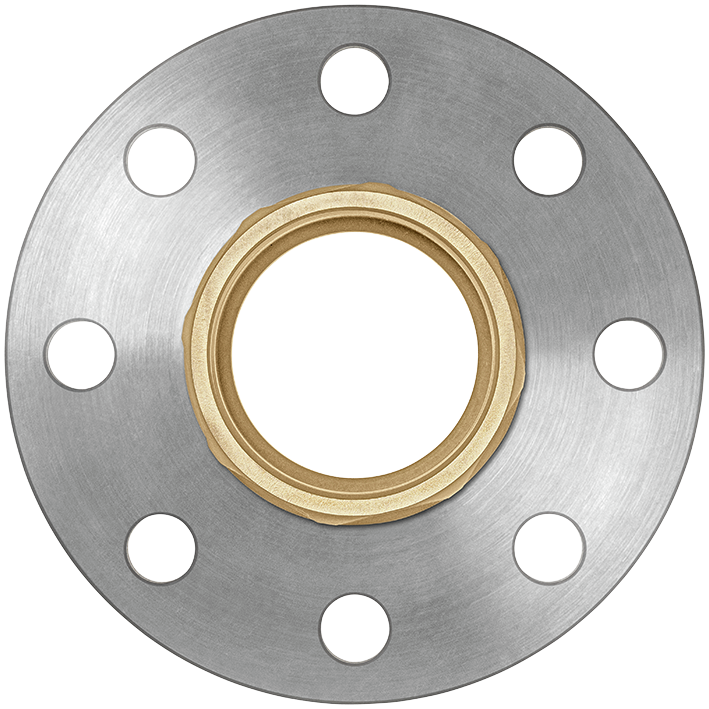

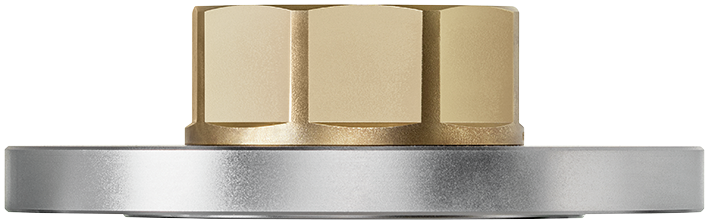

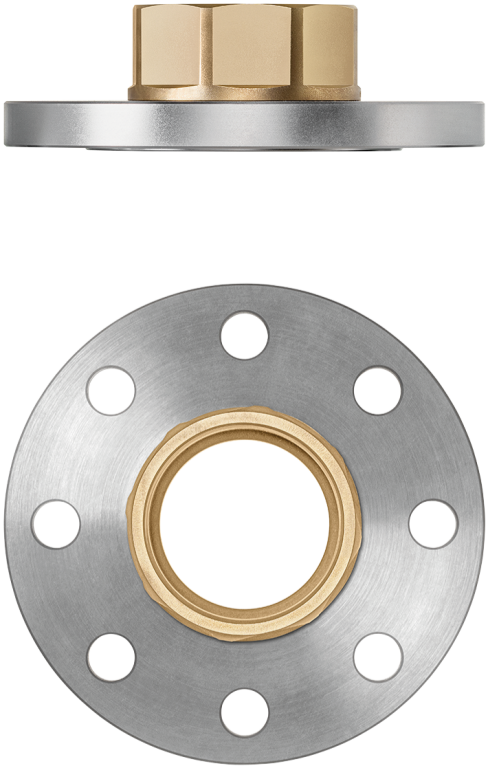

90049 Optifitt-Serra-Gewindeflansch drehbar PN 16
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Edelstahl |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Flanschnorm | EN 1092 - PN 16 |
| DN | GN | Rp | D | z | H | H1 | N | S | K | ζ | Art.-Nr. | VE | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1 | 115 | 13 | 30 | 13 | 4x Ø14 | 37 | 85 | 0.1 | DN | 25 (1) | 90049.23 | 1 |
| 03 | 216.634 | ||||
|
|
|||||||||||||||||||||
| 32 | 1¼ | 1¼ | 140 | 21 | 40 | 17 | 4x Ø18 | 46 | 100 | 0.1 | DN | 32 (1¼) | 90049.24 | 1 |
| 03 | 216.635 | ||||
|
|
|||||||||||||||||||||
| 40 | 1½ | 1½ | 150 | 21 | 40 | 17 | 4x Ø18 | 53 | 110 | 0.1 | DN | 40 (1½) | 90049.25 | 1 |
| 03 | 216.636 | ||||
|
|
|||||||||||||||||||||
| 50 | 2 | 2 | 165 | 23 | 47 | 19 | 4x Ø18 | 68 | 125 | 0.1 | DN | 50 (2) | 90049.26 | 1 |
| 03 | 216.637 | ||||
|
|
|||||||||||||||||||||
| 65 | 2½ | 2½ | 185 | 29 | 56 | 19 | 8x Ø18 | 84 | 145 | 0.1 | DN | 65 (2½) | 90049.27 | 1 |
| 03 | 216.638 | ||||
|
|
|||||||||||||||||||||
| 80 | 3 | 3 | 200 | 29 | 59 | 19 | 8x Ø18 | 99 | 160 | 0.1 | DN | 80 (3) | 90049.28 | 1 |
| 03 | - | ||||
|
|
|||||||||||||||||||||
| 100 | 4 | 5 / 4 | 220 | 31 | 67 | 21 | 8x Ø18 | 122 | 180 | 0.1 | DN | 100 (4) | 90049.29 | 1 |
| 03 | - | ||||
|
|
|||||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
