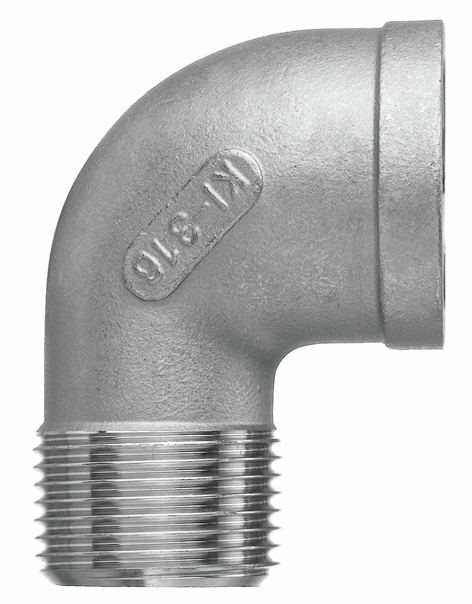

90071 Optifitt-Serra-Winkel
mit Aussengewinde
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Rp | R | z | L | L1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 7 | 22 | 35 | 0.7 | ½ | 90071.04 | 1 |
| 05 | 212.552 | ||||
|
|
|||||||||||||||
| ¾ | ¾ | 18 | 33 | 51 | 0.7 | ¾ | 90071.05 | 1 |
| 05 | 212.553 | ||||
|
|
|||||||||||||||
| 1 | 1 | 21 | 38 | 52 | 0.5 | 1 | 90071.06 | 1 |
| 05 | 212.554 | ||||
|
|
|||||||||||||||
| 1¼ | 1¼ | 26 | 45 | 60 | 0.5 | 1¼ | 90071.07 | 1 |
| 05 | 212.555 | ||||
|
|
|||||||||||||||
| 1½ | 1½ | 31 | 50 | 65 | 0.5 | 1½ | 90071.08 | 1 |
| 05 | 212.556 | ||||
|
|
|||||||||||||||
| 2 | 2 | 34 | 58 | 74 | 0.5 | 2 | 90071.09 | 1 |
| 05 | 212.557 | ||||
|
|
|||||||||||||||
| 2½ | 2½ | 41 | 68 | 100 | 0.5 | 2½ | 90071.10 | 1 |
| 05 | 212.558 | ||||
|
|
|||||||||||||||
| 3 | 3 | 48 | 78 | 116 | 0.5 | 3 | 90071.11 | 1 |
| 05 | - | ||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Winkel |
| Grösse |
|
| Artikelnummer |
90071.04
|
