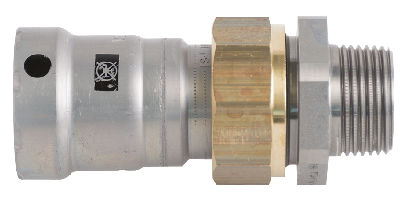

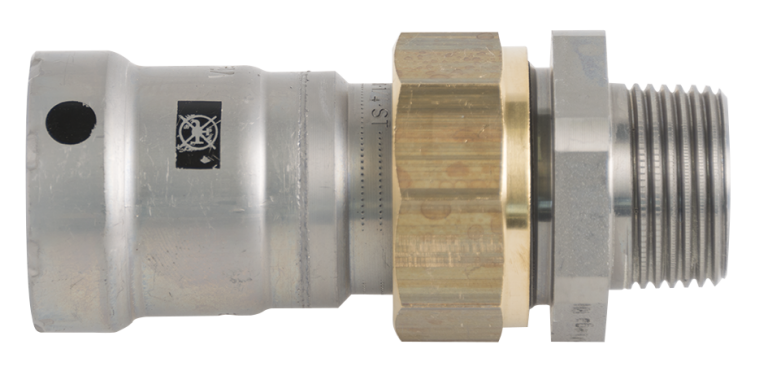

57046 Optifitt-Press-Verschraubung
mit Aussengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

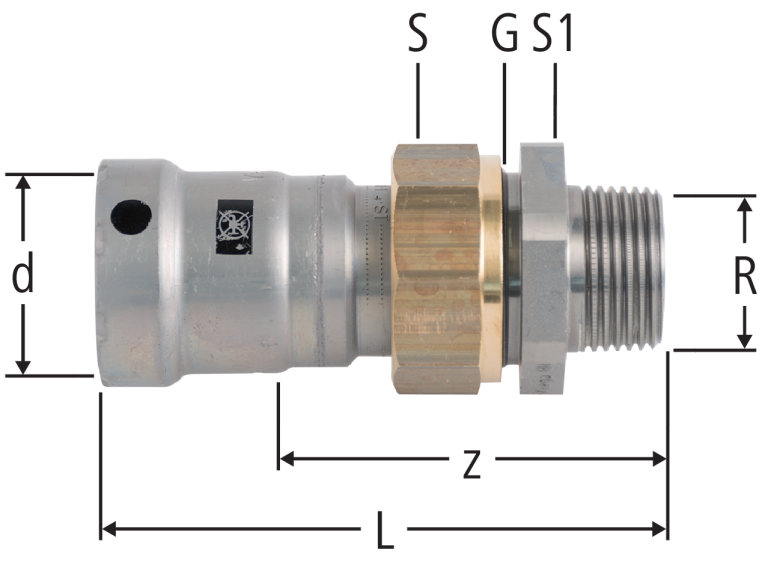

| GN | R | G | d | z | L | S | S1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¾ | 21.3 | 66 | 94 | 30 | 27 | 0.6 | ½ x ½ | 57046.23 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | 1 | 26.9 | 71 | 100 | 37 | 34 | 0.3 | ¾ x ¾ | 57046.24 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1 | 1 | 1¼ | 33.7 | 76 | 111 | 46 | 46 | 0.3 | 1 x 1 | 57046.25 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1¼ | 1¼ | 1½ | 42.4 | 82 | 128 | 53 | 50 | 0.3 | 1¼ x 1¼ | 57046.26 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1½ | 1½ | 1¾ | 48.3 | 84 | 132 | 60 | 55 | 0.2 | 1½ x 1½ | 57046.27 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 2 | 2 | 2⅜ | 60.3 | 94 | 145 | 78 | 72 | 0.2 | 2 x 2 | 57046.28 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Press-Verschraubung |
| Grösse |
|
| Artikelnummer |
57046.23
|
