57235 Optifitt-Press-Übergang
für Gas, mit Aussengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |
| Medien | Gas |

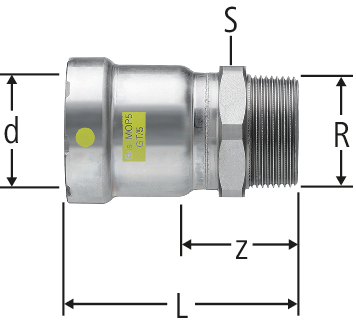

| GN | R | d | z | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 21.3 | 37 | 64 | 27 | 0.6 | ½ x ½ | 57235.23 | 1 |
| 06 | - |
| ¾ | ¾ | 26.9 | 40 | 70 | 32 | 0.6 | ¾ x ¾ | 57235.24 | 1 |
| 06 | - |
| 1 | 1 | 33.7 | 43 | 78 | 41 | 0.5 | 1 x 1 | 57235.25 | 1 |
| 06 | - |
| 1¼ | 1¼ | 42.4 | 48 | 94 | 46 | 0.4 | 1¼ x 1¼ | 57235.26 | 1 |
| 06 | - |
| 1½ | 1½ | 48.3 | 49 | 97 | 55 | 0.3 | 1½ x 1½ | 57235.27 | 1 |
| 06 | - |
| 2 | 2 | 60.3 | 54 | 104 | 70 | 0.3 | 2 x 2 | 57235.28 | 1 |
| 06 | - |
CAD / BIM
| Beschreibung | Optifitt-Press-Übergang |
| Grösse |
|
| Artikelnummer |
57235.23
|
