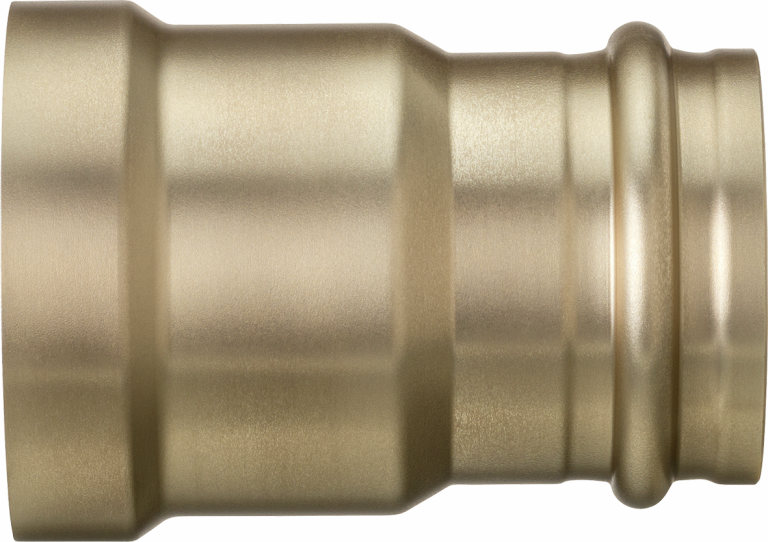

57040 Optifitt-Press-Übergang
auf Optipress-Aquaplus
Übergang von dickwandigen Stahlrohren nach DIN EN 10220/10255 auf Optipress-Aquaplus
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

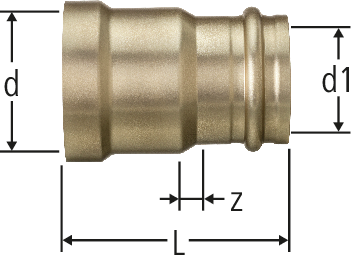

| GN | d | d1 | z | L | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 21.3 | 15 | 5 | 55 | 0.9 | ½ x 15 | 57040.22 | 1 |
| 06 | 267.812 | ||||
|
|
|||||||||||||||
| ½ | 21.3 | 18 | 4 | 54 | 1.2 | ½ x 18 | 57040.23 | 1 |
| 06 | 267.813 | ||||
|
|
|||||||||||||||
| ¾ | 26.9 | 22 | 5 | 58 | 1.2 | ¾ x 22 | 57040.24 | 1 |
| 06 | 267.814 | ||||
|
|
|||||||||||||||
| 1 | 33.7 | 28 | 9 | 67 | 1.4 | 1 x 28 | 57040.25 | 1 |
| 06 | 267.815 | ||||
|
|
|||||||||||||||
| 1¼ | 42.4 | 35 | 6 | 78 | 1.4 | 1¼ x 35 | 57040.26 | 1 |
| 06 | 267.816 | ||||
|
|
|||||||||||||||
| 1½ | 48.3 | 42 | 7 | 90 | 1.4 | 1½ x 42 | 57040.27 | 1 |
| 06 | 267.817 | ||||
|
|
|||||||||||||||
| 2 | 60.3 | 54 | 8 | 98 | 1.4 | 2 x 54 | 57040.28 | 1 |
| 06 | 267.818 | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser geeignet.
CAD / BIM
| Beschreibung | Optifitt-Press-Übergang |
| Grösse |
|
| Artikelnummer |
57040.22
|
