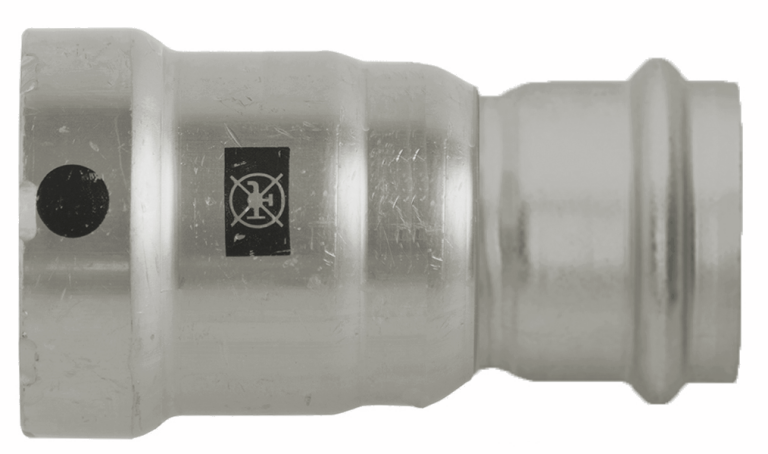

57037 Optifitt-Press-Übergang
auf Optipress-Therm
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

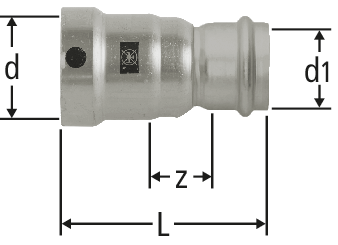

| GN | d | d1 | z | L | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 17.2 | 15 | 18 | 64 | 0.9 | ⅜ x 15 | 57037.22 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ½ | 21.3 | 15 | 18 | 67 | 0.9 | ½ x 15 | 57037.23 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ¾ | 26.9 | 15 | 22 | 73 | 0.9 | ¾ x 15 | 57037.29 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ½ | 21.3 | 18 | 18 | 67 | 0.9 | ½ x 18 | 57037.31 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ¾ | 26.9 | 22 | 18 | 70 | 1.2 | ¾ x 22 | 57037.24 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1 | 33.7 | 15 | 23 | 79 | 0.9 | 1 x 15 | 57037.30 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1 | 33.7 | 28 | 18 | 76 | 1.4 | 1 x 28 | 57037.25 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1¼ | 42.4 | 35 | 18 | 90 | 1.4 | 1¼ x 35 | 57037.26 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1½ | 48.3 | 42 | 18 | 102 | 1.4 | 1½ x 42 | 57037.27 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 2 | 60.3 | 54 | 18 | 108 | 1.4 | 2 x 54 | 57037.28 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Press-Übergang |
| Grösse |
|
| Artikelnummer |
57037.22
|
