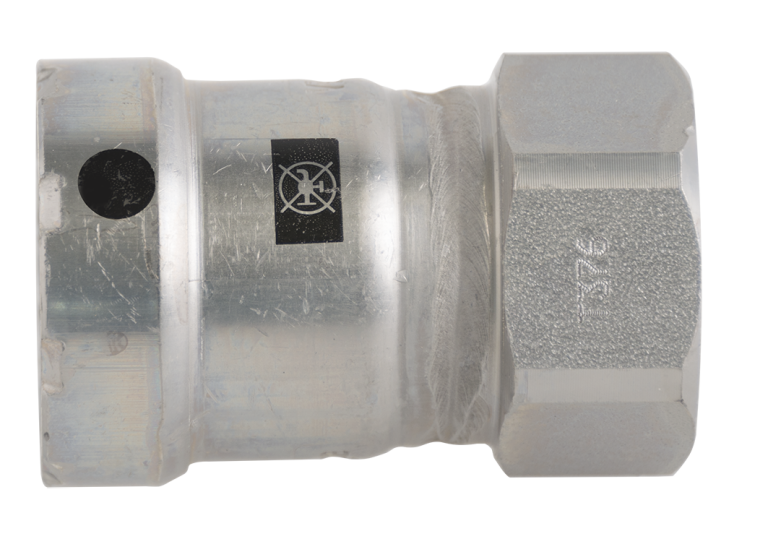

57033 Optifitt-Press-Übergang
mit Innengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

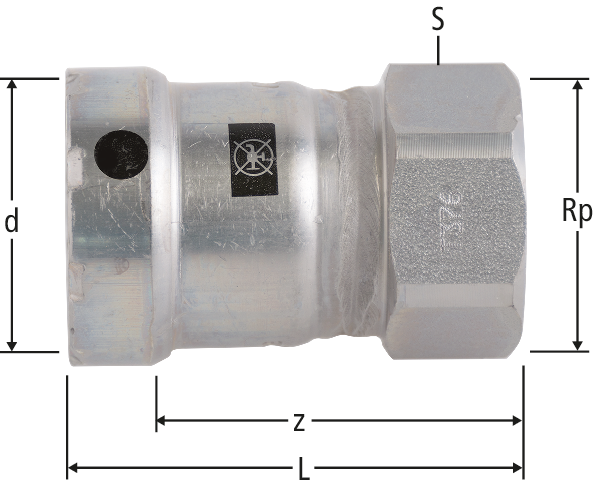

| GN | Rp | d | z | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ⅜ | 17.2 | 18 | 52 | 24 | 0.8 | ⅜ x ⅜ | 57033.21 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ⅜ | ½ | 17.2 | 22 | 56 | 27 | 0.8 | ⅜ x ½ | 57033.22 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ½ | ½ | 21.3 | 21 | 58 | 27 | 0.6 | ½ x ½ | 57033.23 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 26.9 | 21 | 60 | 32 | 0.6 | ¾ x ¾ | 57033.24 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1 | 1 | 33.7 | 21 | 67 | 41 | 0.5 | 1 x 1 | 57033.25 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1¼ | 1¼ | 42.4 | 22 | 83 | 46 | 0.4 | 1¼ x 1¼ | 57033.26 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1½ | 1½ | 48.3 | 25 | 86 | 55 | 0.3 | 1½ x 1½ | 57033.27 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 2 | 2 | 60.3 | 25 | 93 | 70 | 0.3 | 2 x 2 | 57033.28 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Press-Übergang |
| Grösse |
|
| Artikelnummer |
57033.21
|
