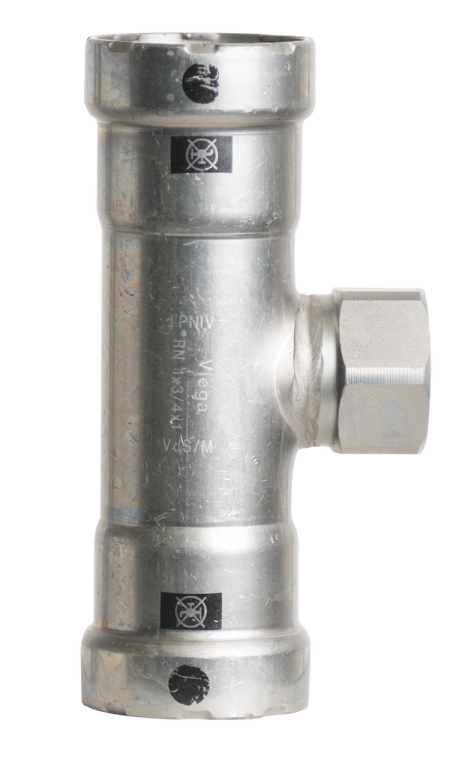

57013 Optifitt-Press-T-Stück
mit Innengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

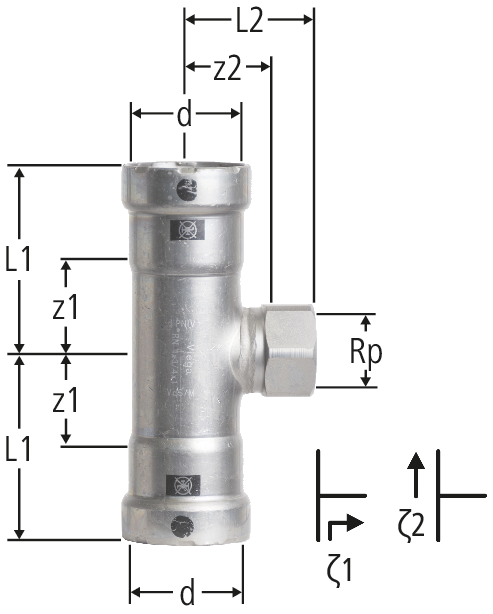

| GN | Rp | d | z1 | z2 | L1 | L2 | ζ1 | ζ2 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 21.3 | 25 | 26 | 52 | 36 | 1.3 | 0.6 | ½ x ½ x ½ | 57013.23 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| ¾ | ½ | 26.9 | 28 | 29 | 58 | 39 | 1.3 | 0.4 | ¾ x ½ x ¾ | 57013.24 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1 | ½ | 33.7 | 31 | 33 | 65 | 43 | 1.3 | 0.4 | 1 x ½ x 1 | 57013.25 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | 33.7 | 31 | 34 | 65 | 44 | 1.2 | 0.4 | 1 x ¾ x 1 | 57013.26 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1¼ | ½ | 42.4 | 36 | 36 | 82 | 46 | 1.3 | 0.3 | 1¼ x ½ x 1¼ | 57013.27 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1½ | ½ | 48.3 | 40 | 39 | 88 | 49 | 1.3 | 0.3 | 1½ x ½ x 1½ | 57013.28 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 1½ | 1 | 48.3 | 40 | 43 | 87 | 54 | 1.1 | 0.3 | 1½ x 1 x 1½ | 57013.32 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 2 | ½ | 60.3 | 46 | 47 | 96 | 57 | 1.3 | 0.3 | 2 x ½ x 2 | 57013.34 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
| 2 | 1 | 60.3 | 46 | 51 | 96 | 63 | 1.1 | 0.3 | 2 x 1 x 2 | 57013.36 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Press-T-Stück |
| Grösse |
|
| Artikelnummer |
57013.23
|
