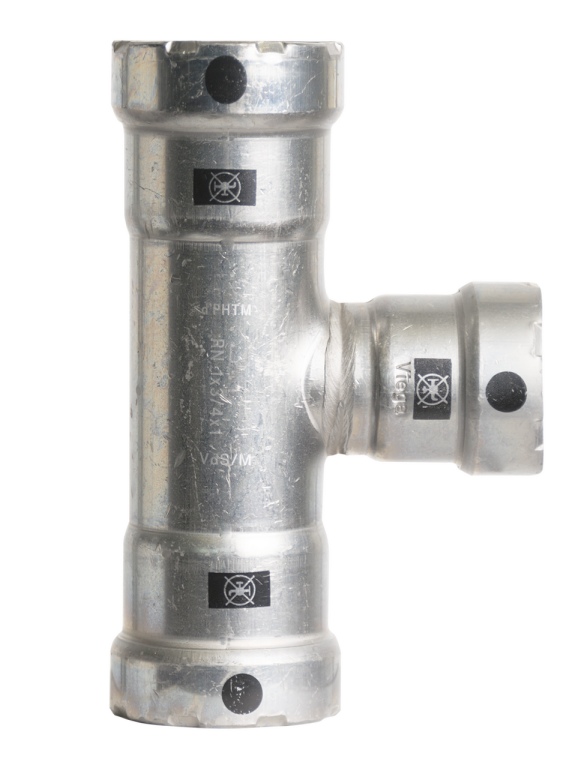

57010 Optifitt-Press-T-Stück

Info

Hauptwerkstoff	Stahl 1.0308
Oberflächenbehandlung	verzinkt/vernickelt
Nenndruck	PN 16
Betriebstemperatur max.	95 °C

Produktvarianten

Legende

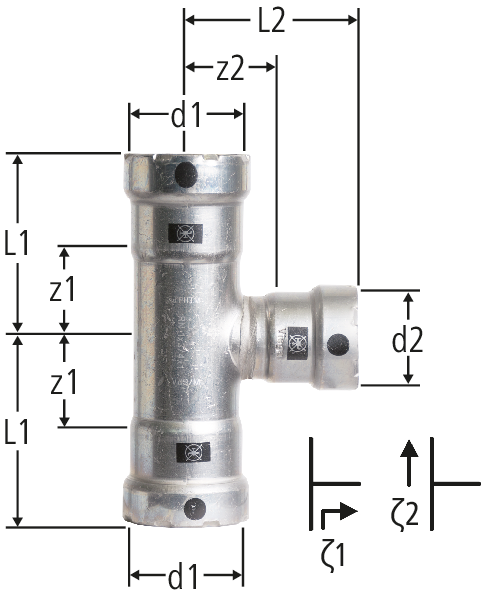

GN	GN1	d1	d2	z1	z2	L1	L2	ζ1	ζ2		Art.-Nr.	VE	CHF	suissetec	Bestellen	Ersatzteile und Zubehör
⅜ ⅜	⅜	⅜	17.2	17.2	23	21	47	45	1.3	0.8	⅜	57010.22	1	06	-	57010.22 bestellen Stk.	Anzeigen

½ ½	½	½	21.3	21.3	25	25	52	52	1.3	0.6	½	57010.23	1	06	-	57010.23 bestellen Stk.	Anzeigen

¾ ¾	¾	¾	26.9	26.9	28	28	58	57	1.2	0.4	¾	57010.24	1	06	-	57010.24 bestellen Stk.	Anzeigen

1 1	1	1	33.7	33.7	31	31	65	66	1.1	0.4	1	57010.25	1	06	-	57010.25 bestellen Stk.	Anzeigen

1¼ 1¼	1¼	1¼	42.4	42.4	36	36	82	82	1.1	0.3	1¼	57010.26	1	06	-	57010.26 bestellen Stk.	Anzeigen

1½ 1½	1½	1½	48.3	48.3	40	39	88	87	0.9	0.3	1½	57010.27	1	06	-	57010.27 bestellen Stk.	Anzeigen

2 2	2	2	60.3	60.3	46	46	96	96	0.9	0.3	2	57010.28	1	06	-	57010.28 bestellen Stk.	Anzeigen

¾ x ½ x ¾ ¾ x ½ x ¾	¾	½	26.9	21.3	28	27	58	55	1.3	0.6	¾ x ½ x ¾	57010.32	1	06	-	57010.32 bestellen Stk.	Anzeigen

1 x ½ x 1 1 x ½ x 1	1	½	33.7	21.3	31	31	65	59	1.3	0.6	1 x ½ x 1	57010.35	1	06	-	57010.35 bestellen Stk.	Anzeigen

1 x ¾ x 1 1 x ¾ x 1	1	¾	33.7	26.9	31	32	65	61	1.2	0.4	1 x ¾ x 1	57010.38	1	06	-	57010.38 bestellen Stk. Solange Vorrat	Anzeigen

1¼ x ½ x 1¼ 1¼ x ½ x 1¼	1¼	½	42.4	21.3	36	34	82	61	1.2	0.6	1¼ x ½ x 1¼	57010.40	1	06	-	57010.40 bestellen Stk. Solange Vorrat	Anzeigen

1¼ x ¾ x 1¼ 1¼ x ¾ x 1¼	1¼	¾	42.4	26.9	36	35	83	65	1.2	0.3	1¼ x ¾ x 1¼	57010.42	1	06	-	57010.42 bestellen Stk.	Anzeigen

1¼ x 1 x 1¼ 1¼ x 1 x 1¼	1¼	1	42.4	33.7	36	35	82	69	1.1	0.3	1¼ x 1 x 1¼	57010.45	1	06	-	57010.45 bestellen Stk.	Anzeigen

1½ x ½ x 1½ 1½ x ½ x 1½	1½	½	48.3	21.3	40	37	88	64	1.3	0.6	1½ x ½ x 1½	57010.48	1	06	-	57010.48 bestellen Stk. Solange Vorrat	Anzeigen

1½ x ¾ x 1½ 1½ x ¾ x 1½	1½	¾	48.3	26.9	40	38	88	67	1.2	0.3	1½ x ¾ x 1½	57010.51	1	06	-	57010.51 bestellen Stk. Solange Vorrat	Anzeigen

1½ x 1 x 1½ 1½ x 1 x 1½	1½	1	48.3	33.7	40	38	88	72	1.1	0.3	1½ x 1 x 1½	57010.55	1	06	-	57010.55 bestellen Stk. Solange Vorrat	Anzeigen

1½ x 1¼ x 1½ 1½ x 1¼ x 1½	1½	1¼	48.3	42.4	40	38	88	84	1.1	0.3	1½ x 1¼ x 1½	57010.58	1	06	-	57010.58 bestellen Stk. Solange Vorrat	Anzeigen

2 x 1½ x 2 2 x 1½ x 2	2	1½	60.3	48.3	46	47	96	94	0.9	0.5	2 x 1½ x 2	57010.74	1	06	-	57010.74 bestellen Stk.	Anzeigen

Alles in den Warenkorb

CAD / BIM

Beschreibung	Optifitt-Press-T-Stück
Grösse
Artikelnummer	57010.22

CAD-Download
