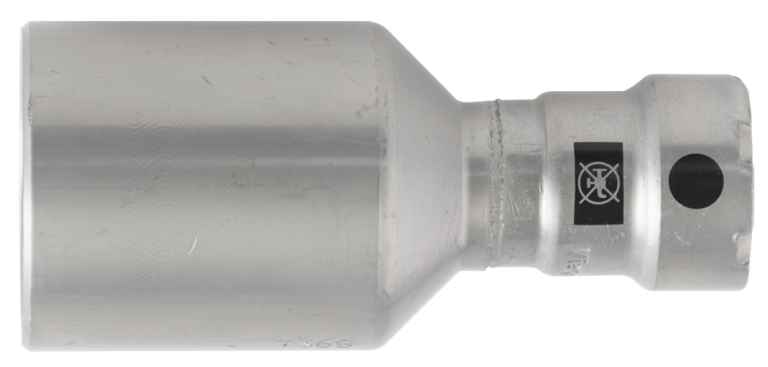

57021 Optifitt-Press-Reduktion
mit Einsteckende
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

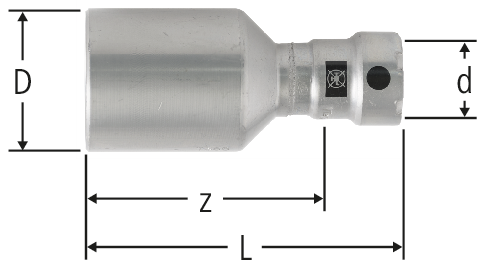

| GN | GN1 | d | D | z | L | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ½ | 17.2 | 21.3 | 46 | 70 | 0.8 | ½ x ⅜ | 57021.21 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ½ | ¾ | 21.3 | 26.9 | 45 | 73 | 0.6 | ¾ x ½ | 57021.23 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ½ | 1 | 21.3 | 33.7 | 55 | 82 | 0.6 | 1 x ½ | 57021.24 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ¾ | 1 | 26.9 | 33.7 | 54 | 83 | 0.3 | 1 x ¾ | 57021.25 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ¾ | 1¼ | 26.9 | 42.4 | 72 | 101 | 0.4 | 1¼ x ¾ | 57021.27 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1 | 1¼ | 33.7 | 42.4 | 67 | 101 | 0.4 | 1¼ x 1 | 57021.28 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1 | 1½ | 33.7 | 48.3 | 71 | 105 | 0.4 | 1½ x 1 | 57021.31 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1¼ | 1½ | 42.4 | 48.3 | 69 | 115 | 0.3 | 1½ x 1¼ | 57021.32 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ½ | 2 | 21.3 | 60.3 | 87 | 114 | 0.6 | 2 x ½ | 57021.33 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1½ | 2 | 48.3 | 60.3 | 75 | 122 | 0.3 | 2 x 1½ | 57021.37 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Press-Reduktion |
| Grösse |
|
| Artikelnummer |
57021.21
|
