57222 Optifitt-Press-Schiebemuffe
für Gas
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |
| Medien | Gas |

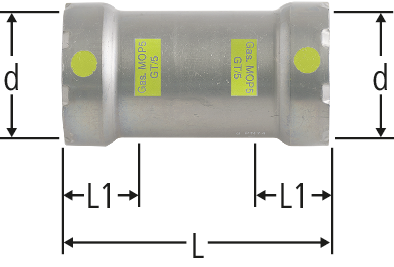

| GN | d | L | L1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 21.3 | 69 | 27 | 0.6 | ½ | 57222.23 | 1 |
| 06 | - |
| ¾ | 26.9 | 74 | 29 | 0.3 | ¾ | 57222.24 | 1 |
| 06 | - |
| 1 | 33.7 | 83 | 34 | 0.3 | 1 | 57222.25 | 1 |
| 06 | - |
| 1¼ | 42.4 | 111 | 46 | 0.3 | 1¼ | 57222.26 | 1 |
| 06 | - |
| 1½ | 48.3 | 118 | 48 | 0.2 | 1½ | 57222.27 | 1 |
| 06 | - |
| 2 | 60.3 | 121 | 51 | 0.2 | 2 | 57222.28 | 1 |
| 06 | - |
Hinweis
L1 = minimale Einstecktiefe
CAD / BIM
| Beschreibung | Optifitt-Press-Schiebemuffe |
| Grösse |
|
| Artikelnummer |
57222.23
|
