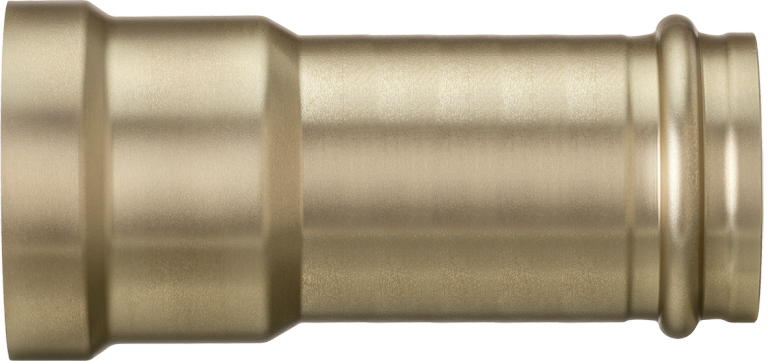

57042 Optifitt-Press-Schiebemuffe
auf Optipress-Aquaplus
Ãœbergang von dickwandigen Stahlrohren nach DIN EN 10220/10255 auf Optipress-Aquaplus
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

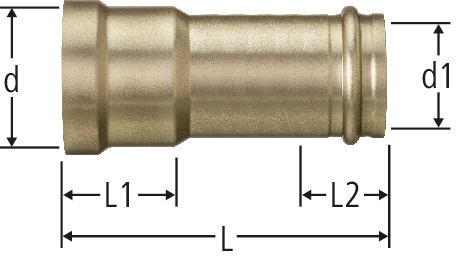

| GN | d | d1 | L | L1 | L2 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 21.3 | 15 | 85 | 27 | 22 | 0.9 | ½ x 15 | 57042.22 | 1 |
| 06 | 265.212 | ||||
|
|
||||||||||||||||
| ½ | 21.3 | 18 | 85 | 27 | 22 | 1.2 | ½ x 18 | 57042.23 | 1 |
| 06 | 265.213 | ||||
|
|
||||||||||||||||
| ¾ | 26.9 | 22 | 90 | 29 | 24 | 1.2 | ¾ x 22 | 57042.24 | 1 |
| 06 | 265.214 | ||||
|
|
||||||||||||||||
| 1 | 33.7 | 28 | 100 | 34 | 24 | 1.4 | 1 x 28 | 57042.25 | 1 |
| 06 | 265.215 | ||||
|
|
||||||||||||||||
| 1¼ | 42.4 | 35 | 125 | 46 | 26 | 1.4 | 1¼ x 35 | 57042.26 | 1 |
| 06 | 265.216 | ||||
|
|
||||||||||||||||
| 1½ | 48.3 | 42 | 135 | 48 | 36 | 1.4 | 1½ x 42 | 57042.27 | 1 |
| 06 | 265.217 | ||||
|
|
||||||||||||||||
| 2 | 60.3 | 54 | 145 | 50 | 40 | 1.4 | 2 x 54 | 57042.28 | 1 |
| 06 | 265.218 | ||||
|
|
||||||||||||||||
Hinweis
Für Trinkwasser geeignet.
CAD / BIM
| Beschreibung | Optifitt-Press-Schiebemuffe |
| Grösse |
|
| Artikelnummer |
57042.22
|
