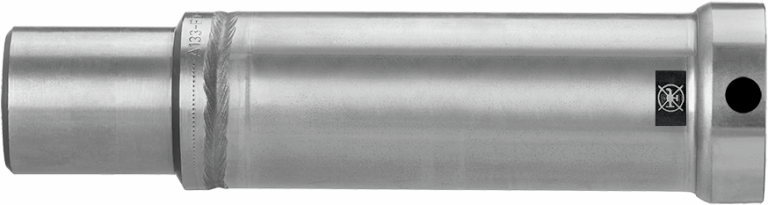

57026 Optifitt-Press-Schiebemuffe
mit Einsteckende
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt/vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

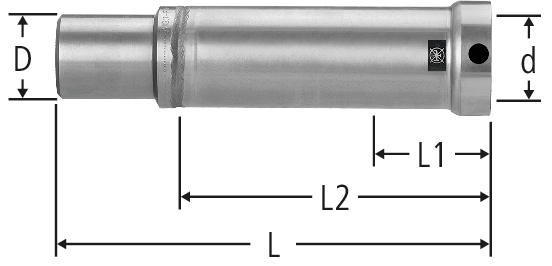

| GN | d | D | L | L1 | L2 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 17.2 | 17.2 | 110 | 24 | 71 | 0.3 | ⅜ | 57026.22 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ½ | 21.3 | 21.3 | 123 | 27 | 81 | 0.2 | ½ | 57026.23 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| ¾ | 26.9 | 26.9 | 152 | 29 | 107 | 0.2 | ¾ | 57026.24 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
| 1 | 33.7 | 33.7 | 173 | 34 | 121 | 0.1 | 1 | 57026.25 | 1 |
| 06 | - | ||||
|
|
||||||||||||||||
Hinweis
L1 = minimale Einstecktiefe
L2 = maximale Einstecktiefe
CAD / BIM
| Beschreibung | Optifitt-Press-Schiebemuffe |
| Grösse |
|
| Artikelnummer |
57026.22
|
