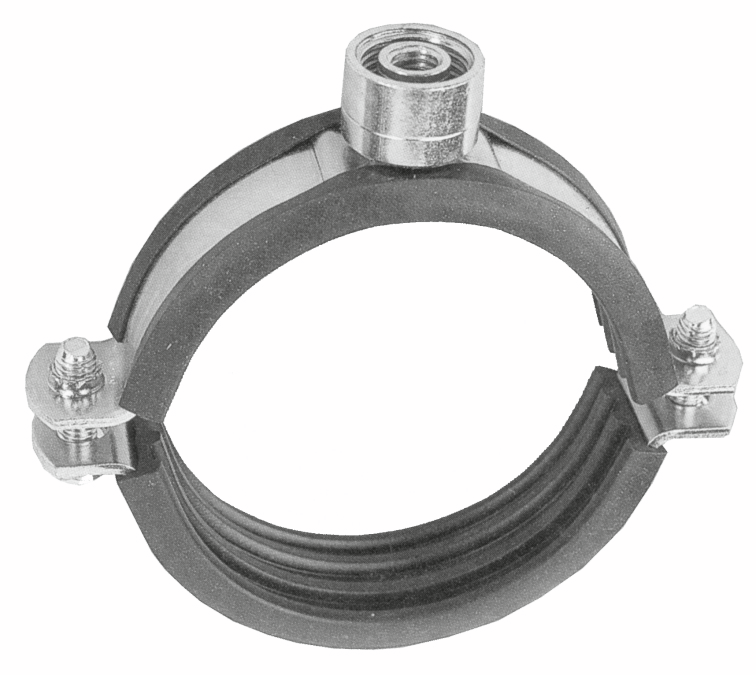

83171 Rohrschelle
mit G- und M-Gewinde
mit Gummieinlage
| Hauptwerkstoff | Edelstahl 1.4301 |

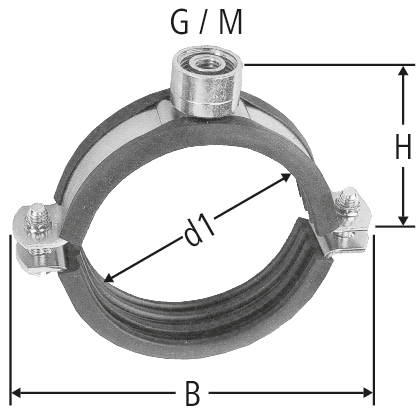

| G | M | d1 min | d1 max | H | B | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | M8 / M10 | 11 | 16 | 36 | 64 | 15 | 83171.22 | 10 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | M8 / M10 | 17 | 22 | 37 | 70 | 18 / 22 | 83171.23 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | M8 / M10 | 24 | 29 | 40 | 77 | 28 | 83171.24 | 10 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | M8 / M10 | 32 | 37 | 44 | 85 | 35 | 83171.25 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | M8 / M10 | 38 | 43 | 47 | 91 | 42 | 83171.26 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | M8 / M10 | 51 | 57 | 54 | 104 | 54 | 83171.27 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Rohrschelle |
| Grösse |
|
| Artikelnummer |
83171.22
|
