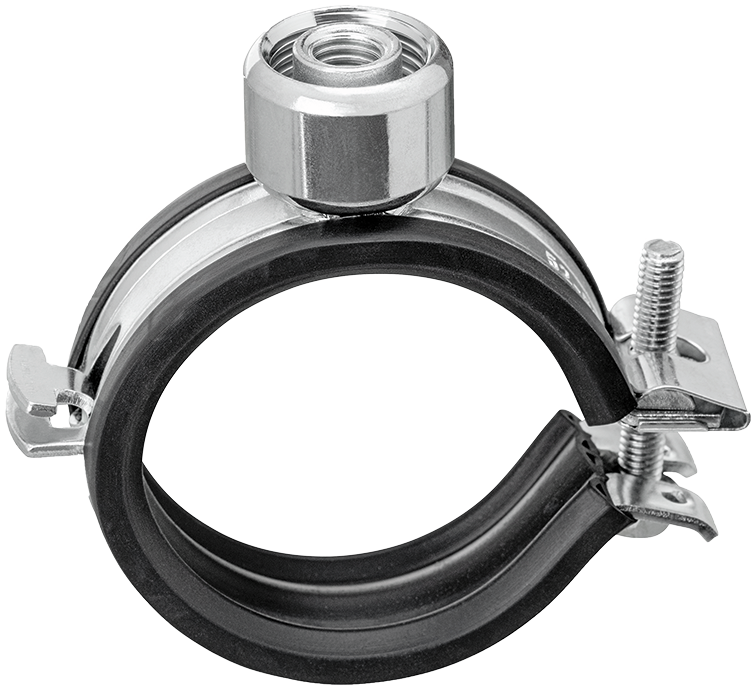

83071 Rohrschelle
mit G- und M-Gewinde
mit Gummieinlage
| Hauptwerkstoff | Stahl |

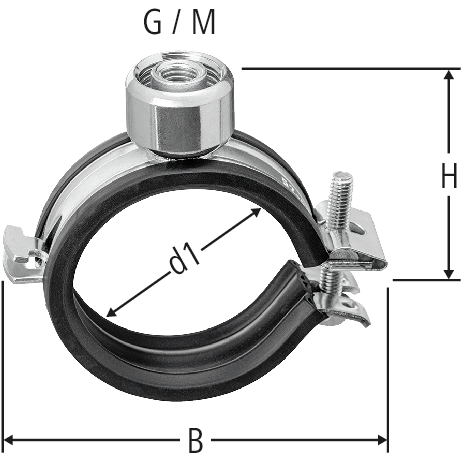

| GN | G | M | d1 min | d1 max | H | B | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | M8 / M10 | 15 | 20 | 32 | 51 | 15 / 18 | 83071.23 | 5 |
| 20 | 821.212,821.212 | ||||
|
|
||||||||||||||||
| ¾ | ½ | M8 / M10 | 21 | 25 | 35 | 58 | 22 | 83071.24 | 5 |
| 20 | 821.213,821.213 | ||||
|
|
||||||||||||||||
| 1 | ½ | M8 / M10 | 26 | 30 | 39 | 64 | 28 | 83071.25 | 5 |
| 20 | - | ||||
|
|
||||||||||||||||
| 1¼ | ½ | M8 / M10 | 32 | 35 | 42 | 71 | 35 | 83071.26 | 5 |
| 20 | 821.214,821.214 | ||||
|
|
||||||||||||||||
| 1½ | ½ | M8 / M10 | 40 | 43 | 46 | 78 | 42 | 83071.27 | 5 |
| 20 | 821.215,821.215 | ||||
|
|
||||||||||||||||
| 2 | ½ | M8 / M10 | 48 | 51 | 53 | 87 | 50 | 83071.28 | 5 |
| 20 | 821.216,821.216 | ||||
|
|
||||||||||||||||
| 2 | ½ | M8 / M10 | 48 | 56 | 53 | 93 | 50 / 54 | 83071.37 | 5 |
| 20 | - | ||||
|
|
||||||||||||||||
| ½ | M8 / M10 | 63 | 70 | 53 | 98 | 64 | 83071.29 | 5 |
| 20 | 821.217,821.217 | |||||
|
|
||||||||||||||||
| 2½ | ½ | M8 / M10 | 74 | 80 | 64 | 128 | 76 | 83071.31 | 1 |
| 20 | 821.218,821.218 | ||||
|
|
||||||||||||||||
| 3 | ½ | M8 / M10 | 83 | 90 | 71 | 139 | 88 | 83071.33 | 1 |
| 20 | 821.221,821.221 | ||||
|
|
||||||||||||||||
| 4 | ½ | M8 / M10 | 108 | 114 | 89 | 158 | 108 | 83071.35 | 1 |
| 20 | 821.222,821.222 | ||||
|
|
||||||||||||||||
CAD / BIM

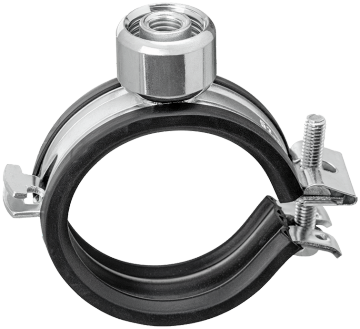

| Beschreibung | Rohrschelle |
| Grösse |
|
| Artikelnummer |
83071.23
|
