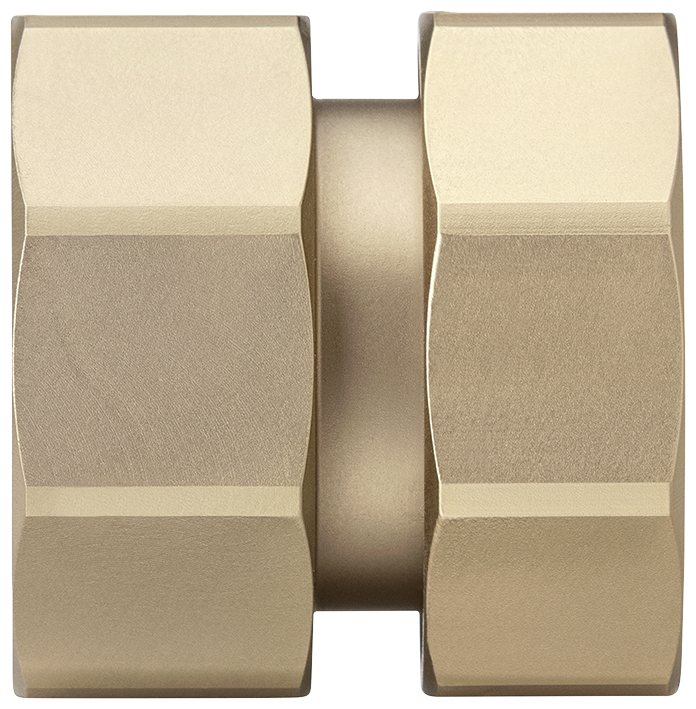

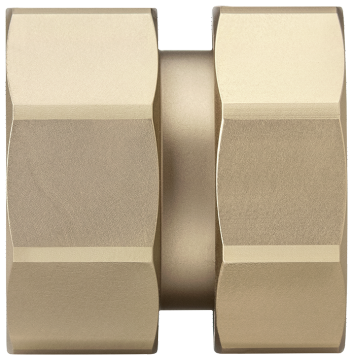

22168 Übergang
mit Schnellverschraubung
zu Batterieventil mit Schnellverschraubungsanschluss
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

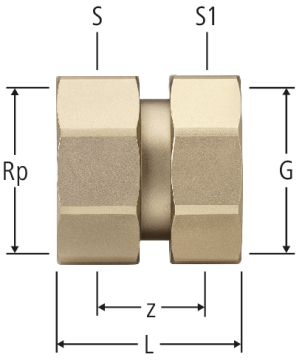

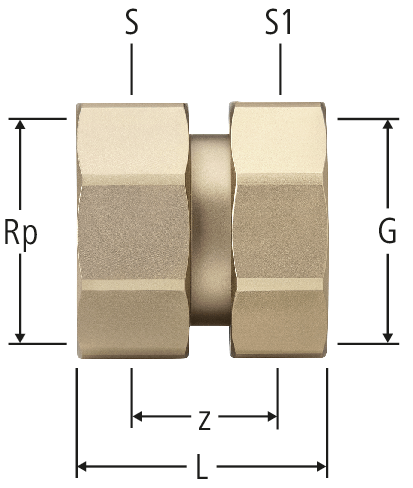

| Rp | G | z | L | S | S1 | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 1¼ | 25 | 56 | 46 | 46 | 0.1 | 1¼ x 1¼ | 22168.33 | 01 | 1 | 214.615 |
| ||||
|
|
||||||||||||||||
| 2 | 2 | 25 | 65 | 66 | 66 | 0.1 | 2 x 2 | 22168.38 | 01 | 1 | 214.617 |
| ||||
|
|
||||||||||||||||
| 2½ | 2½ | 31 | 73 | 82 | 82 | 0.1 | 2½ x 2½ | 22168.43 | 01 | 1 | 214.618 |
| ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Übergang |
| Grösse |
|
| Artikelnummer |
22168.33
|
